深圳世茂深港国际中心

2022.05.26 10:05
浏览量:1151

深圳世茂深港国际中心

超高层
  • 项目地址

    深圳市

  • 建设单位

    世茂集团

  • 建筑设计

    Woods Bagot

  • 建筑面积

    192000㎡

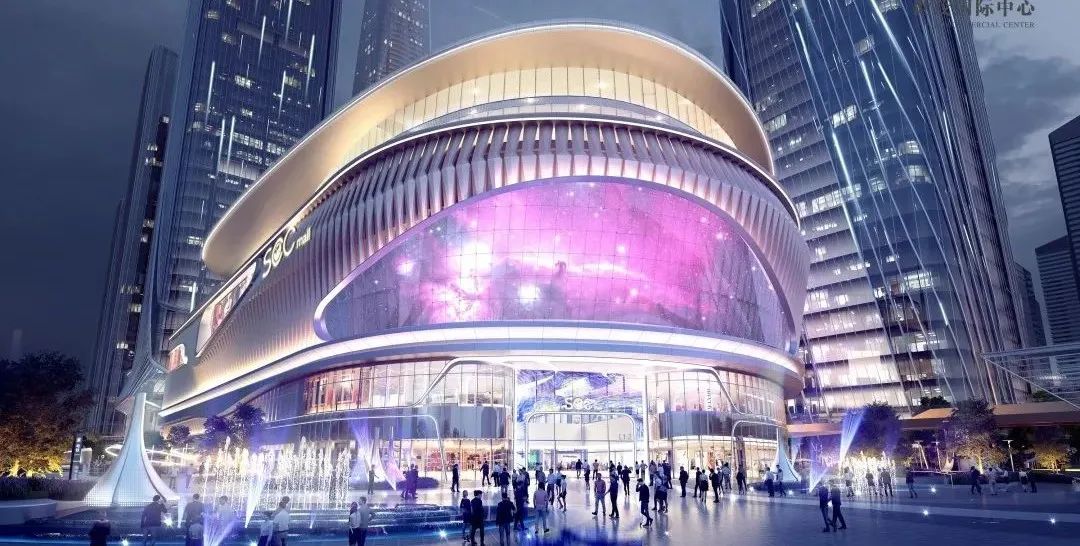

建筑线条灵动飘逸,集结自然、艺术与科学的结晶,将未来生活图景与城市创新发展融为一体。

深港国际中心



01

项目背景



在快节奏的工作状态下,SCC mall通过景观与休闲、商业与文化的融合,打造一方慢生活栖息地,为新时代青年提供一个富有文化艺术的精神汲取地。



02

设计理念



深港国际中心结合深圳龙岗的自然地貌特征,SCC mall形成“化山水之形式,造城市之灵魂”的商业空间设计理念,未来将在核心商业内容上通过全景天环、超级碗、中央广场、立体商业街、梦剧院、图书综合体等独有创新场景作为载体,丰富市民与消费者的体验。




03

外立面设计



为了更好的控制曲面效果、高效的划分幕墙板块,精准的控制幕墙系统加工与定位精度,在幕墙深化设计阶段,技术团队运用参数化的设计方法来构建幕墙三维模型。

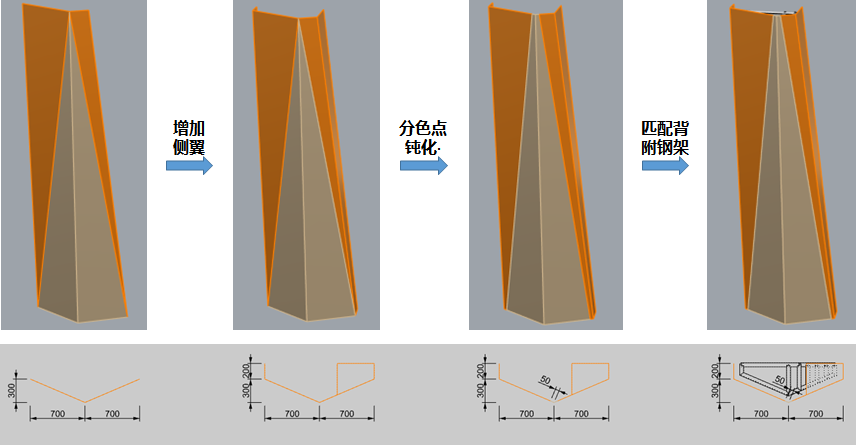

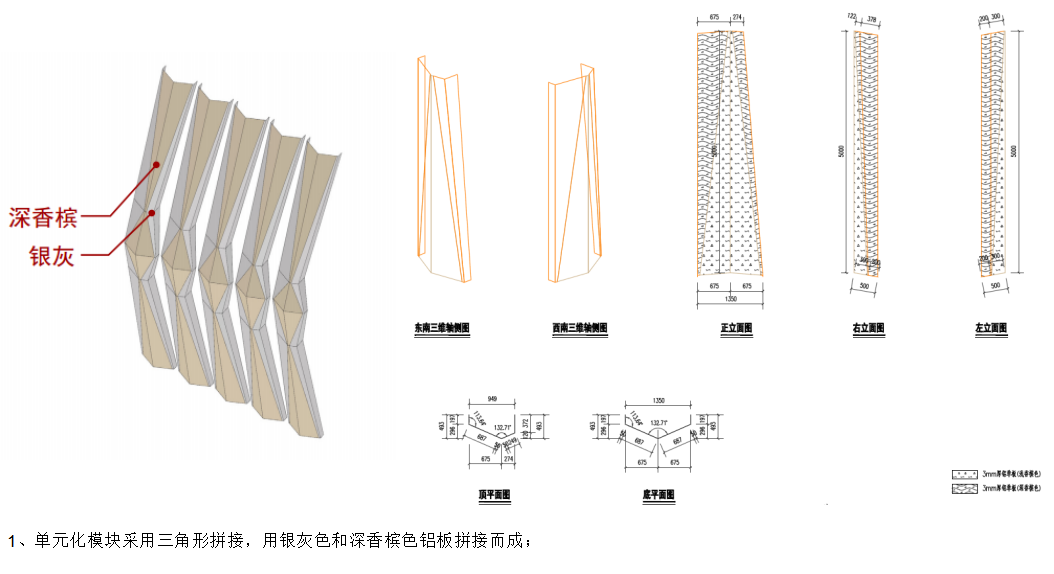

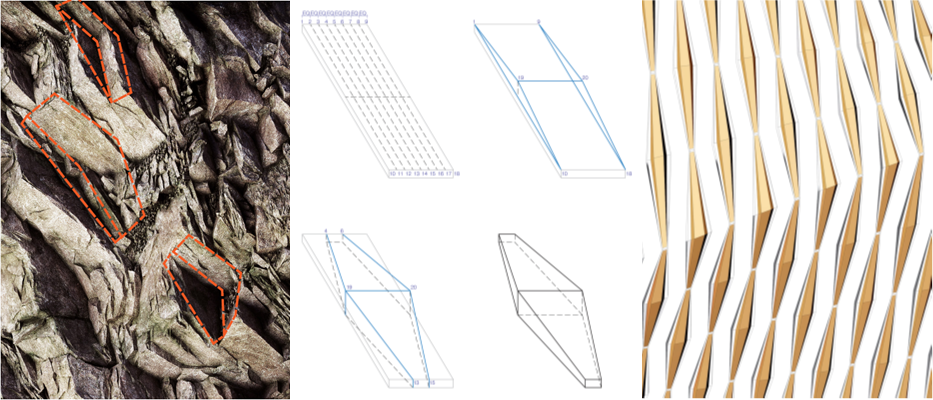

参数化幕墙以骨节造型,在曲面形体上进行流动,形成飘逸灵动的建筑立面效果,参数化构件的制作形成及安装成为了一大难点,通过优化参数化造型模块及单元形体,可有效控制参数化幕墙的加工、安装难度。

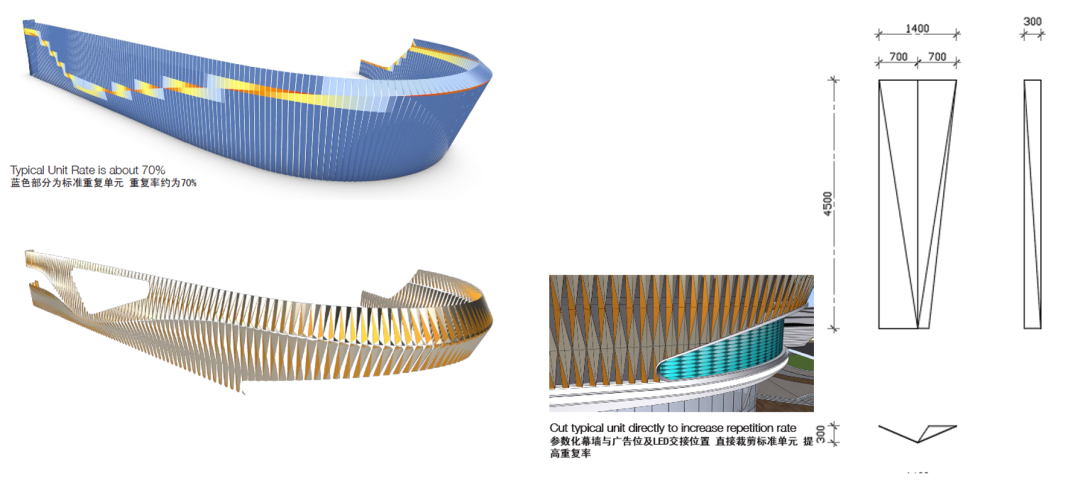

参数化模型

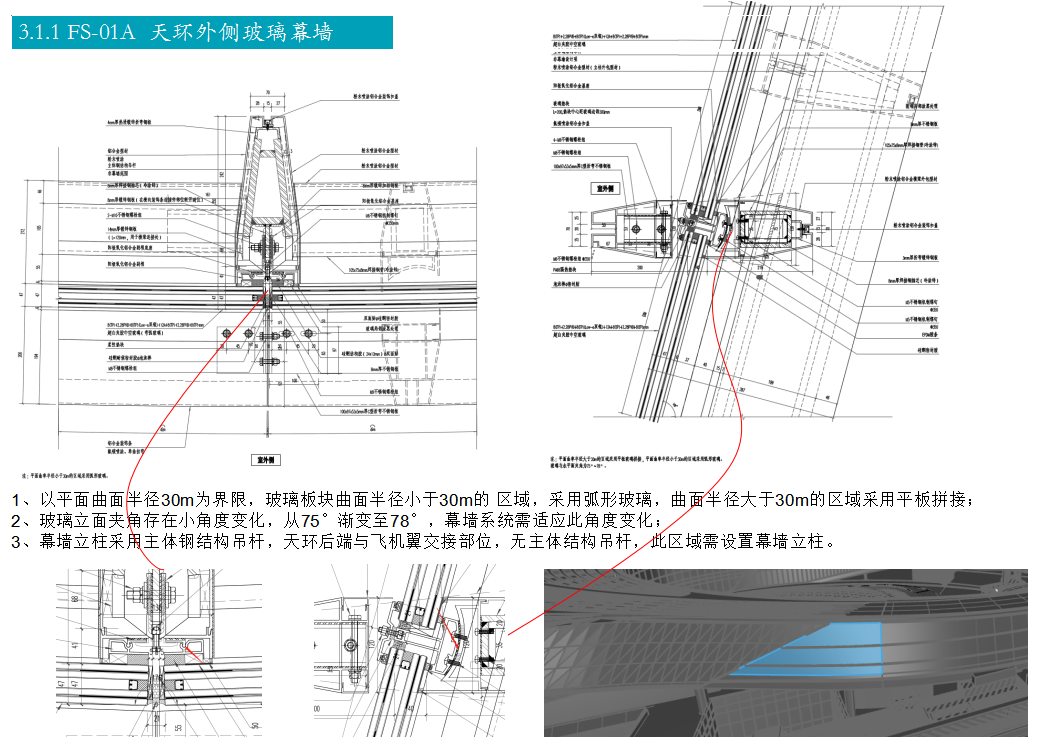

1、天环&天池


主体结构体系为大跨悬挑钢桁架,通过结构与幕墙体系的结合设计以及多向可调角的幕墙体系,实现相对轻盈的建筑效果及拟合过渡。通过动态参数模型,整体控制天环体量的变化;保证视觉效果的同时控制造价,建筑与环境的融合创造出了公园般的购物空间环境。


结构、幕墙一体化设计

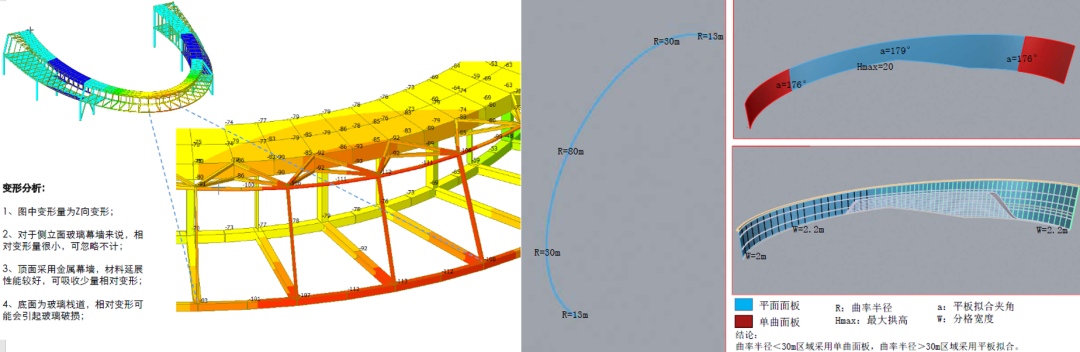

变形分析


VUM视觉样板

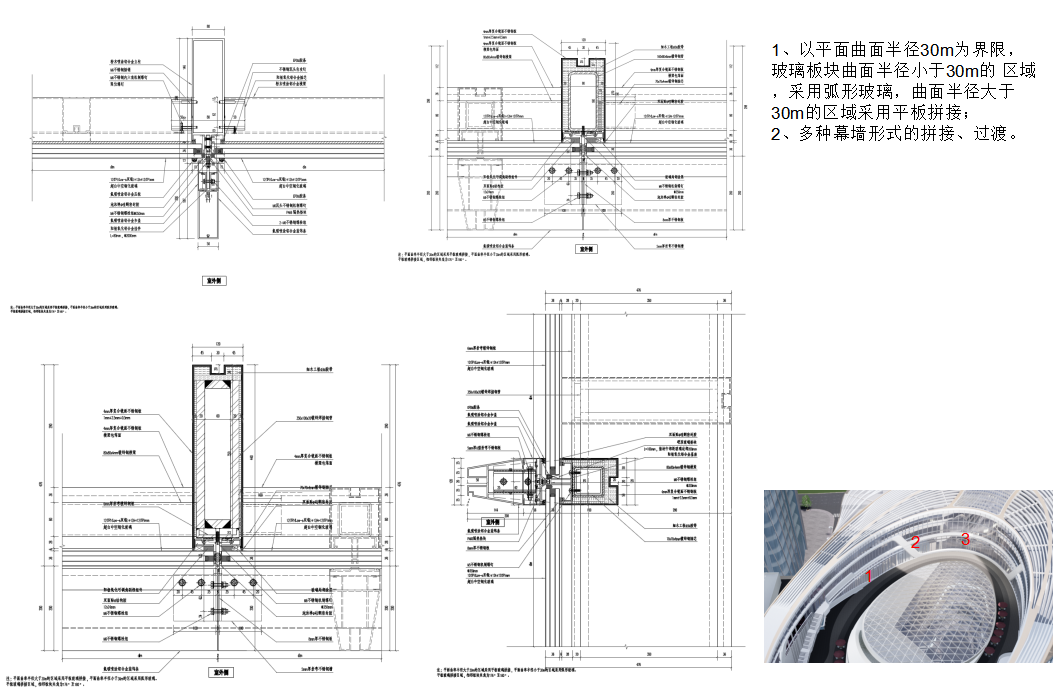

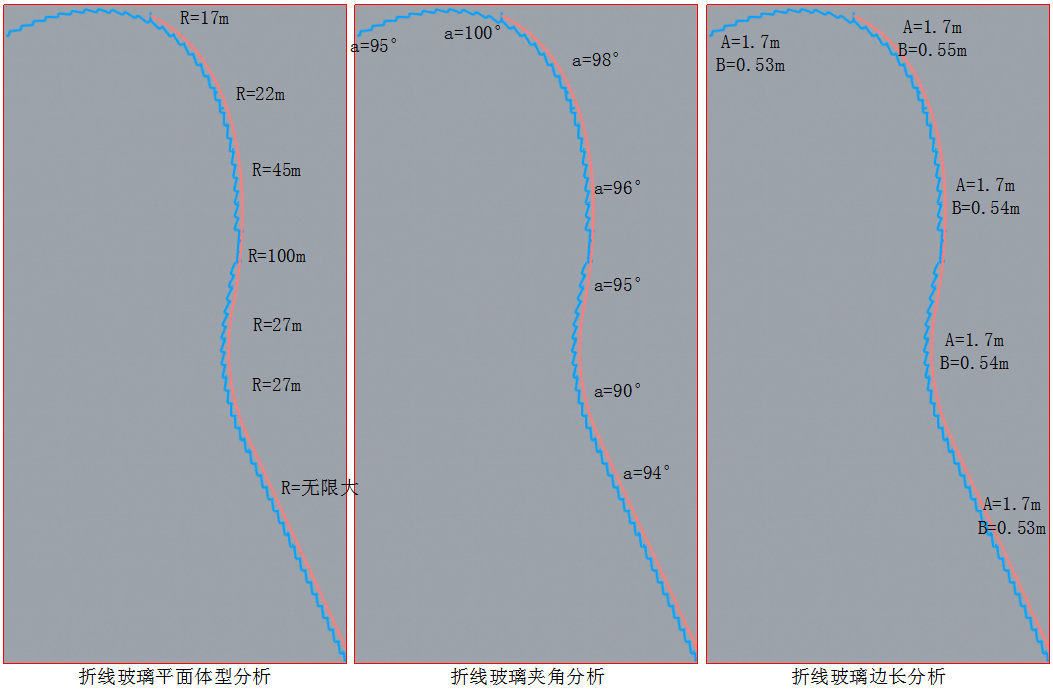

2、折线玻璃幕墙


时尚大道玻璃幕墙,整体建筑造型与高山流水的设计语言相匹配,建筑形体的拟合优化及建筑功能的结合,成为设计的重难点之一。运用首层玻璃坐地式相互支承、二层玻璃吊挂式相互支承的体系,二层超白夹胶玻璃(内衬铝板背景墙)、超白双夹胶中空相结合,玻璃幕墙龙骨玻璃相互支撑。彰显出建筑与自然共生,古典与当代共融的主题,带来全新的休闲购物体验。

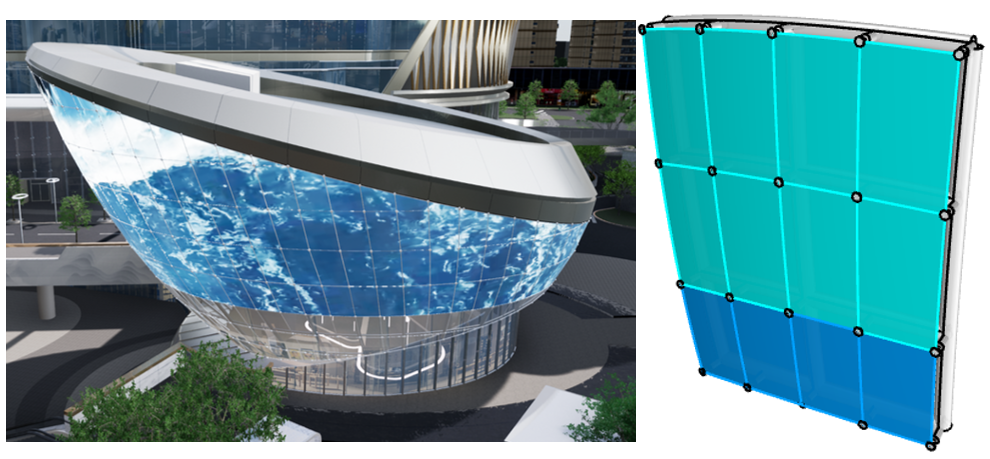

3、超级碗


超级碗形体为非规则曲面,且整体立面需展现动态画面。采用SGP夹胶玻璃作为面板,玻璃面板四点支撑,使得整体立面极尽通透,室内侧搭配LED曲面屏体,并前置屏体预留条件。


超级碗结构

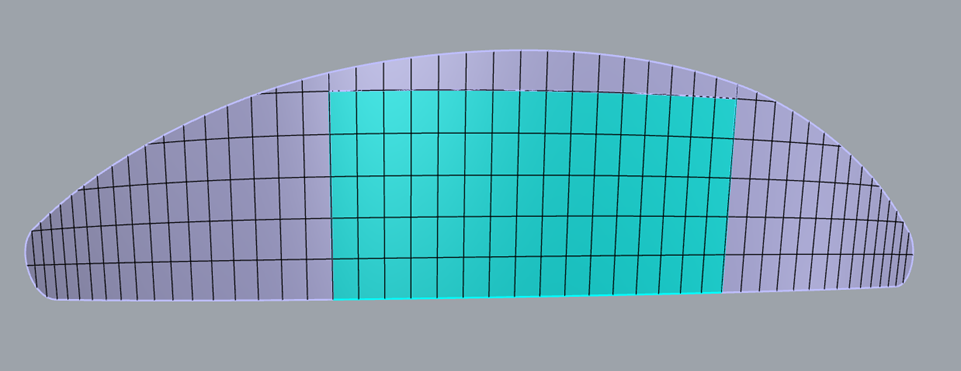

三维模型



4、主入口媒体幕墙


夜晚降临时,主入口将成为与城市呼应的弧形发光体,500多平方米的媒体幕墙展现出动感时尚的多媒体效果,营造绚烂多彩的商业氛围。





屏体一采用高清屏(总面积202㎡),屏体二三四采用低清屏(总面积332㎡)。



5、云台阁幕墙


云台阁幕墙为15m高单跨挑空区域,且顶部结构竖向变形较大,通过坐地式的幕墙结构体系设计,搭配不锈钢板外包,虚化整体构件,并结合整体室内跨度变化,灵活设计幕墙形式。

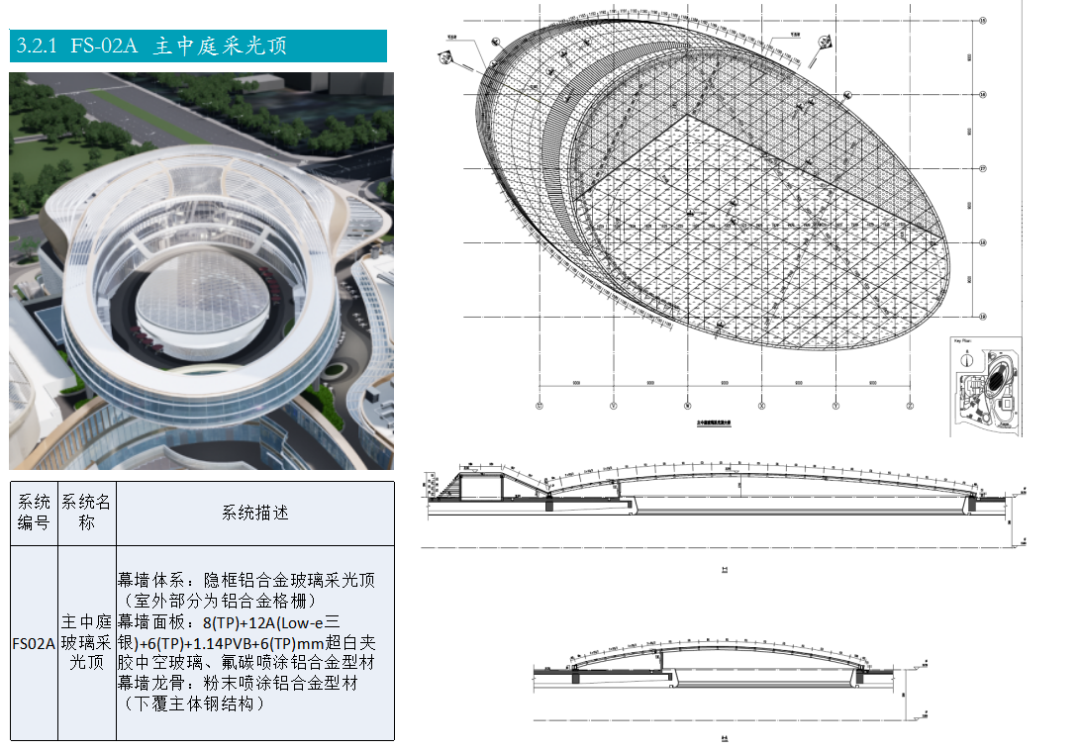

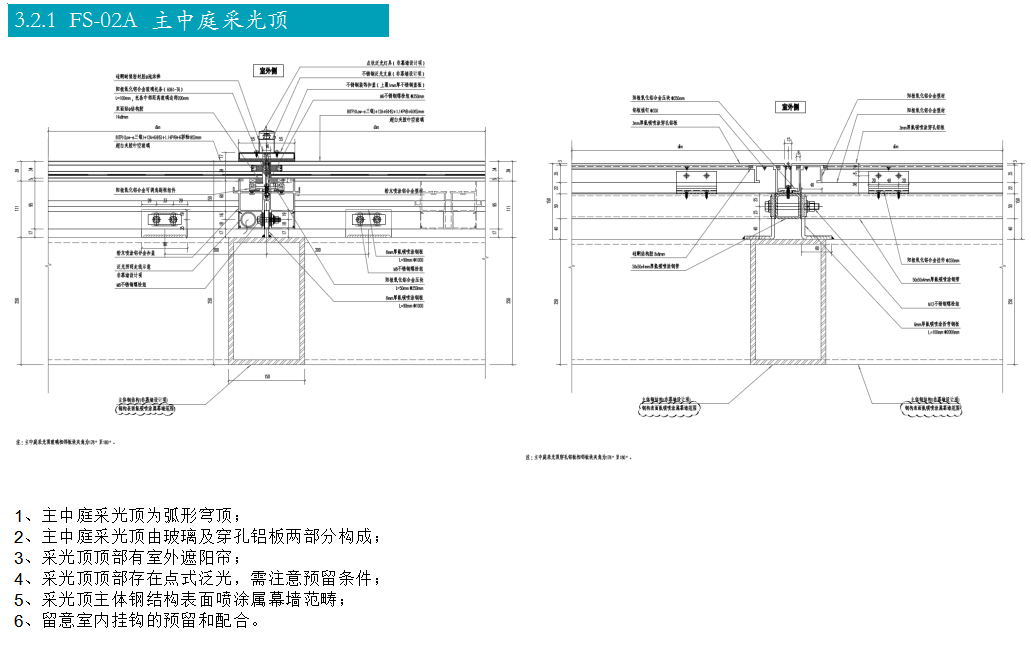

6、主中庭采光顶


为穹顶,结合建筑造型进行三角形划分,并结合遮阳需求,对玻璃面板与铝板面板进行虚实搭配,整体系统结合主体钢构进行设计,采用可调角副框及钢支座进行三维调节。

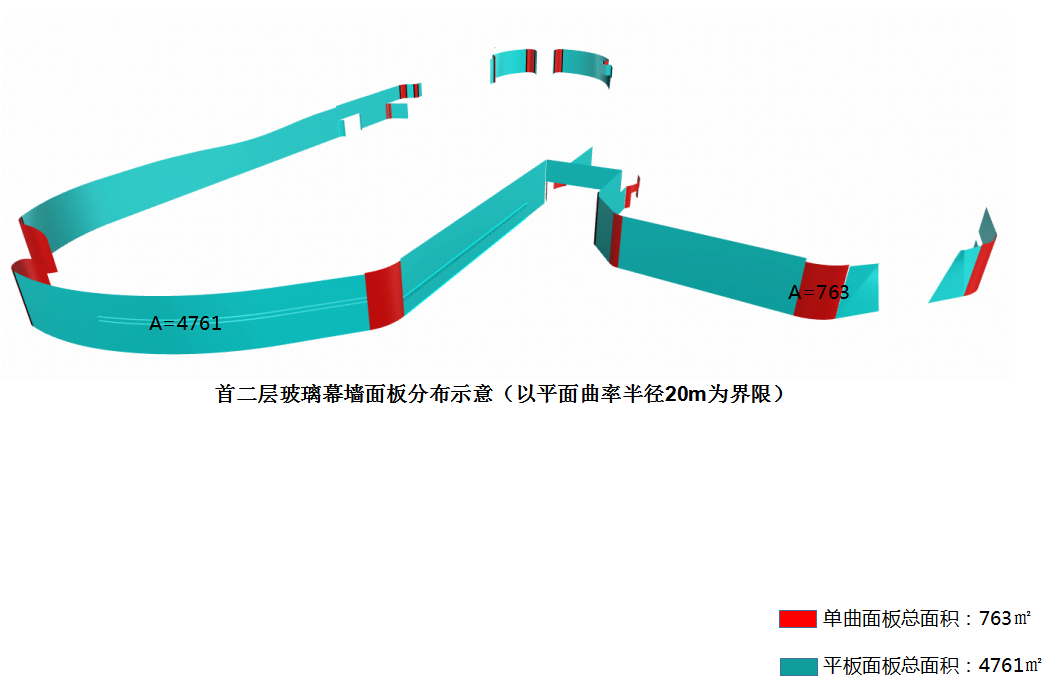

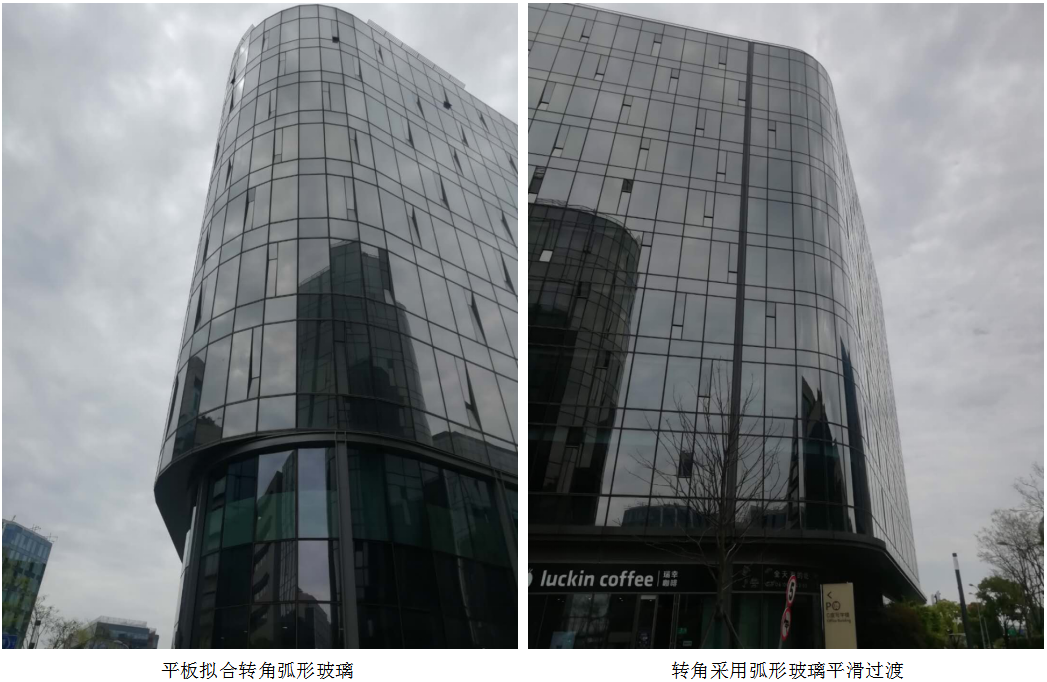

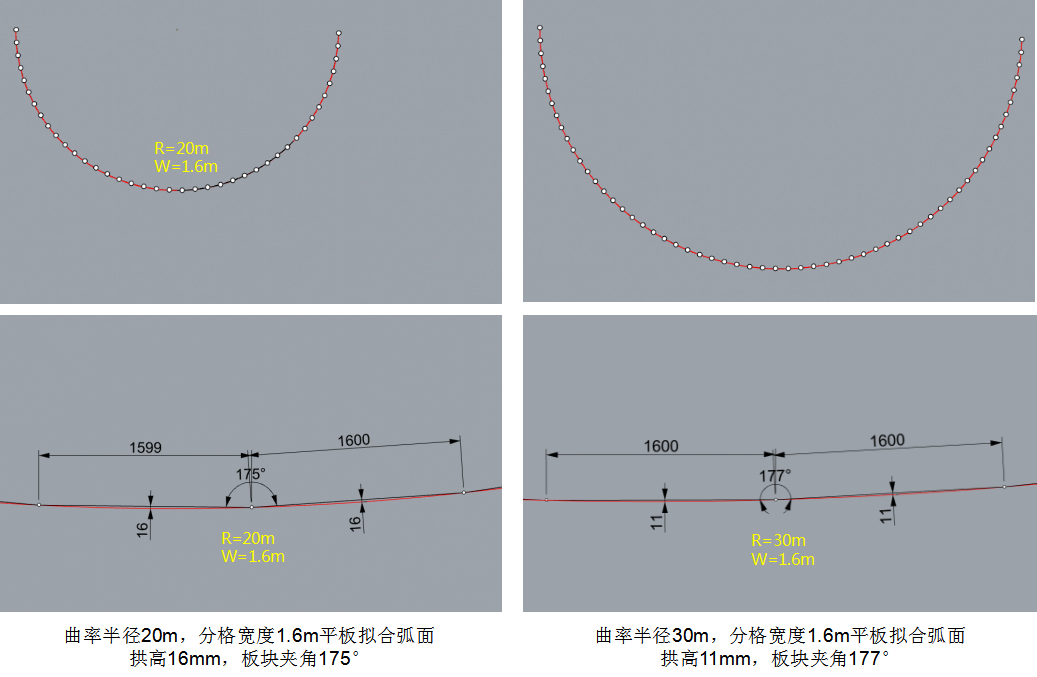

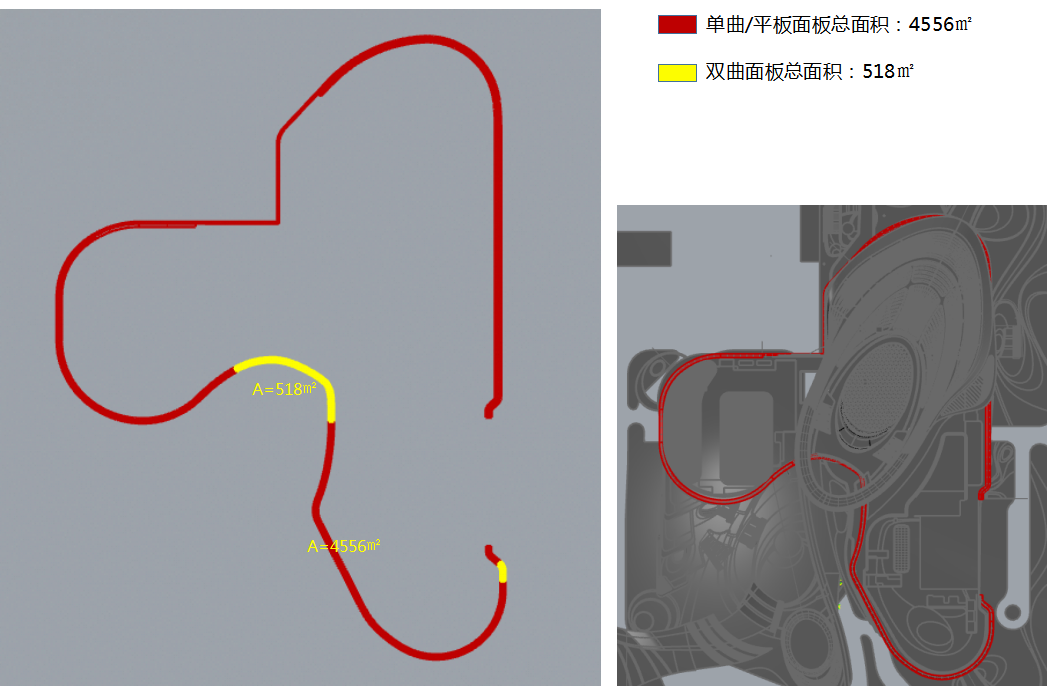

整体建筑造型为优美的流线造型,但是何种区域采用平板、何种区域采用弧形板,成为成本与效果平衡的一个关键因素。





大面积的双曲铝板造型,如何进行优化及划分控制,是成本控制的又一关键要素。






深港裙楼作为大湾区商业旗舰典范,在这个项目的运作上也是一种新的尝试。各种幕墙系统的方案比选,也为我们积累了很多框架式幕墙做法的经验沉淀,让我们未来在做到类似的幕墙体系时可以有更多的参照做法。在此项目上,我们应用了BIM与幕墙设计进行相结合,对曲面进行有理化优化或划分建议,在成本控制和优化上有很大借鉴意义。
