上海正荣虹桥综合体

办公酒店
  • 项目地址

    上海市

  • 建设单位

    正荣地产

  • 建筑设计

    凯达环球、同济大学建筑设计研究院(集团)有限公司



高山流水遇知音,彩云追月得知己。

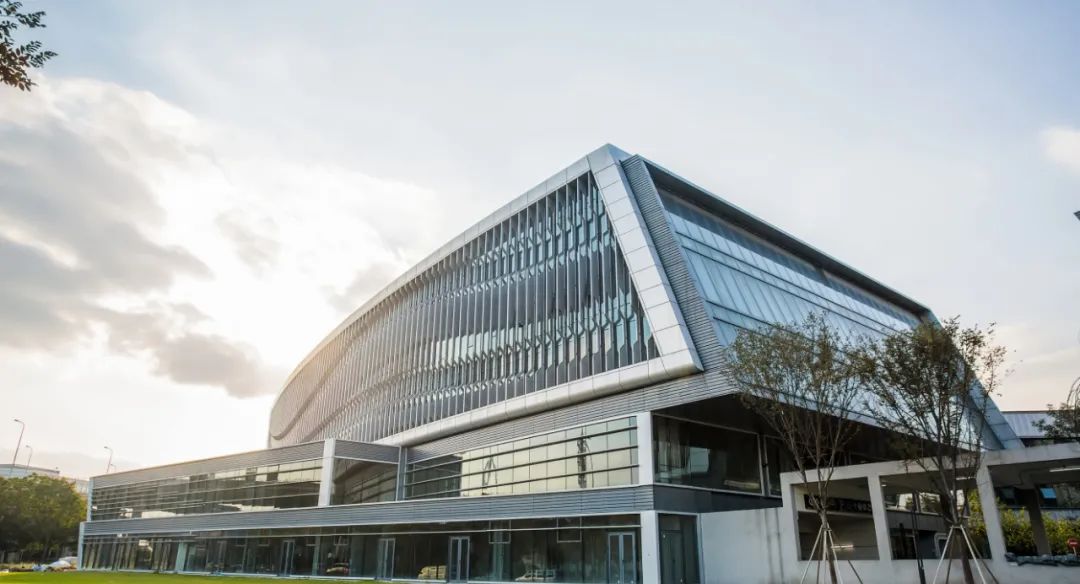

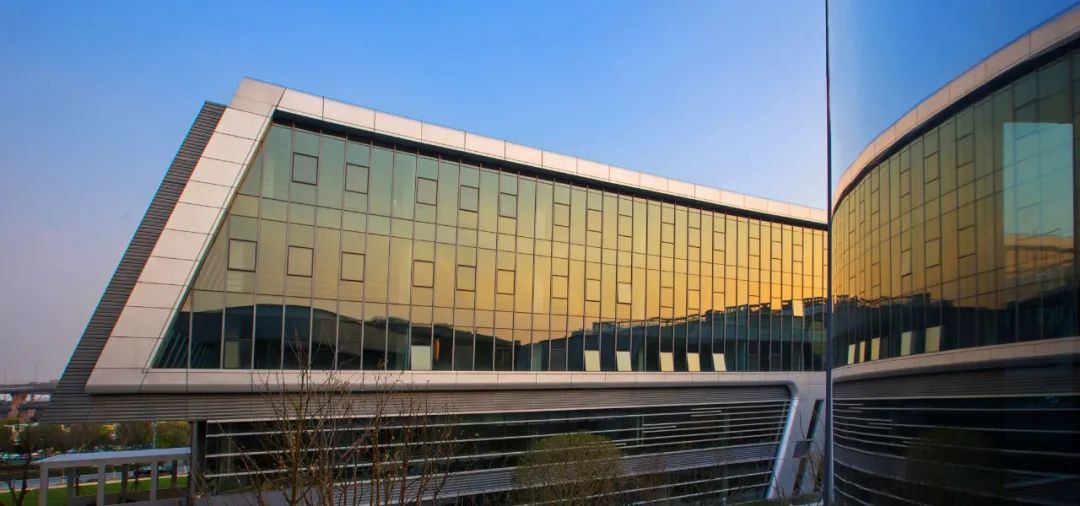

上海虹桥正荣中心



01

“管鲍之交”



弗思特与上海虹桥正荣中心的互相成就,恰如古时的“管鲍之交”,注定了这是一场奇妙之旅。弗思特作为这座建筑的幕墙顾问,用自己的专业技能和服务理念,成就了不凡的虹桥正荣;现如今,弗思特又把总部迁至此处,凭借其优势的商业区位价值,助力弗思特迈向更加美好的未来。


上海虹桥正荣中心,位于虹桥商务核心区,自2015年建成以来,一直是上海的国家级商务名片。其外立面设计,由弗思特幕墙设计团队倾力打造,更是在行业内获得了诸多的赞誉与奖项,同时也成为幕墙设计行业的经典之作。





02

区位价值

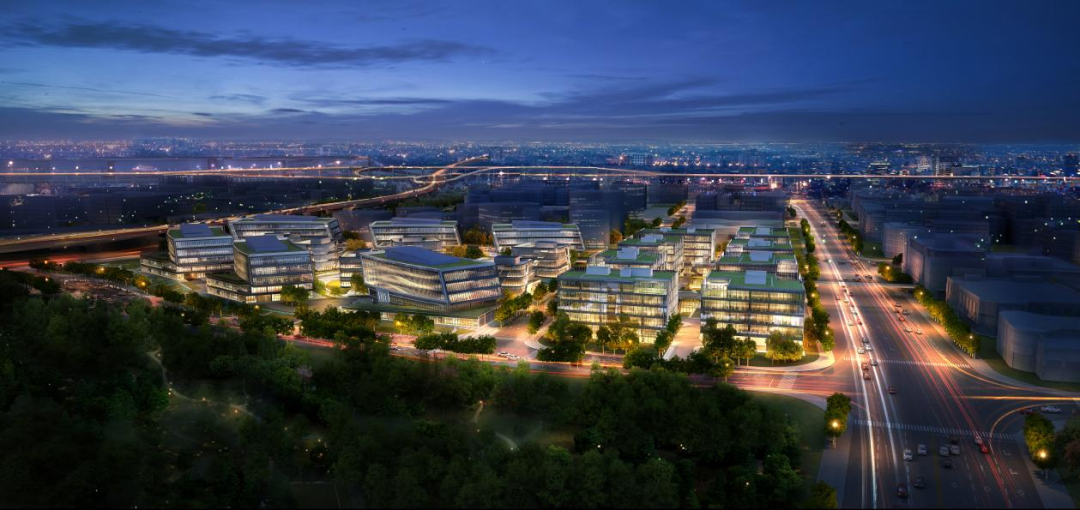

上海虹桥正荣中心位于上海市虹桥商务区核心区,紧邻虹桥枢纽,西邻申虹路,北邻兴虹路,东邻申贵路,南邻扬虹路,项目分为北区、中区和南区。南区由6座甲级办公、6座独栋办公组成。



此项目,自2015年建成并投入使用以来,依托虹桥核心商务区的发展优势,已经成为硬件设施及配套服务一流、贸易驱动力强、商业特色新颖、经济效益和社会效应俱佳的会展综合体。周边配套设施也相当完善,是上海地区不可多得的成功商业建筑群。


2018年5月9日,弗思特上海总部办公室正式成立,办公室的地址就选在了虹桥正荣中心。在2017年上海总部筹备之时,优先考虑的就是这里。

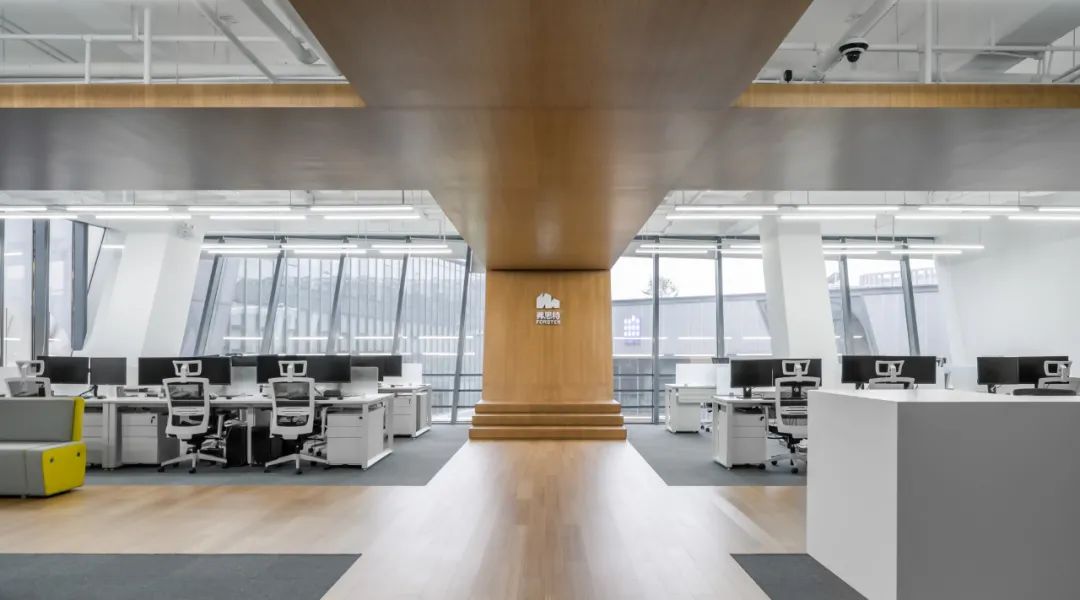

△弗思特上海总部办公室


03

幕墙亮点



由弗思特全程参与的上海虹桥正荣中心幕墙设计项目,在2018年荣膺首届建筑设计奖·建筑幕墙专业奖三等奖。

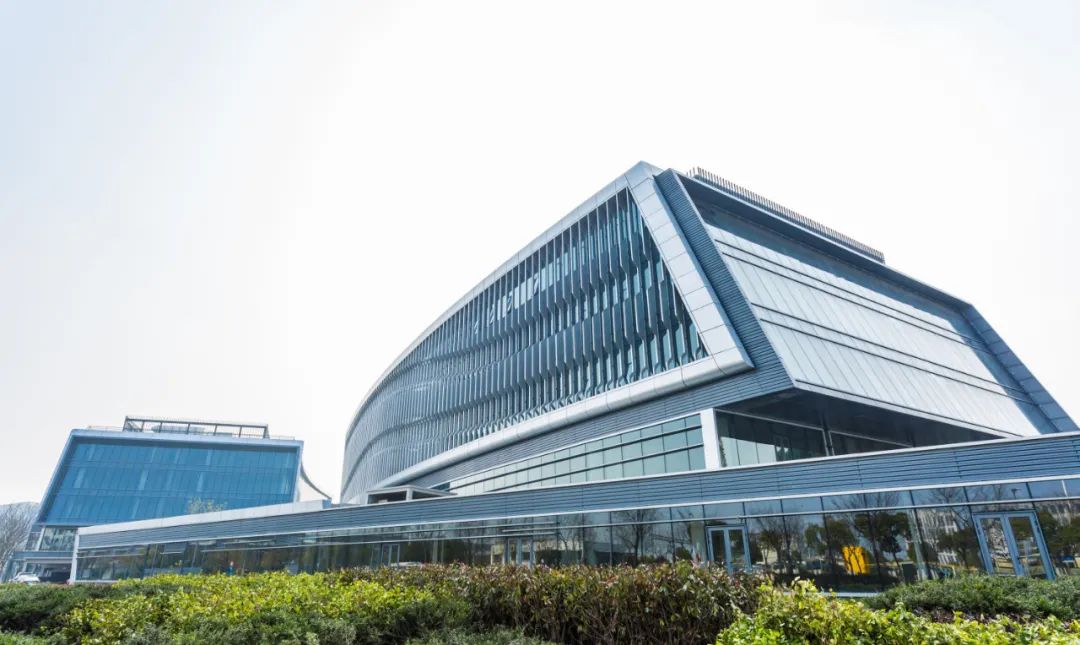

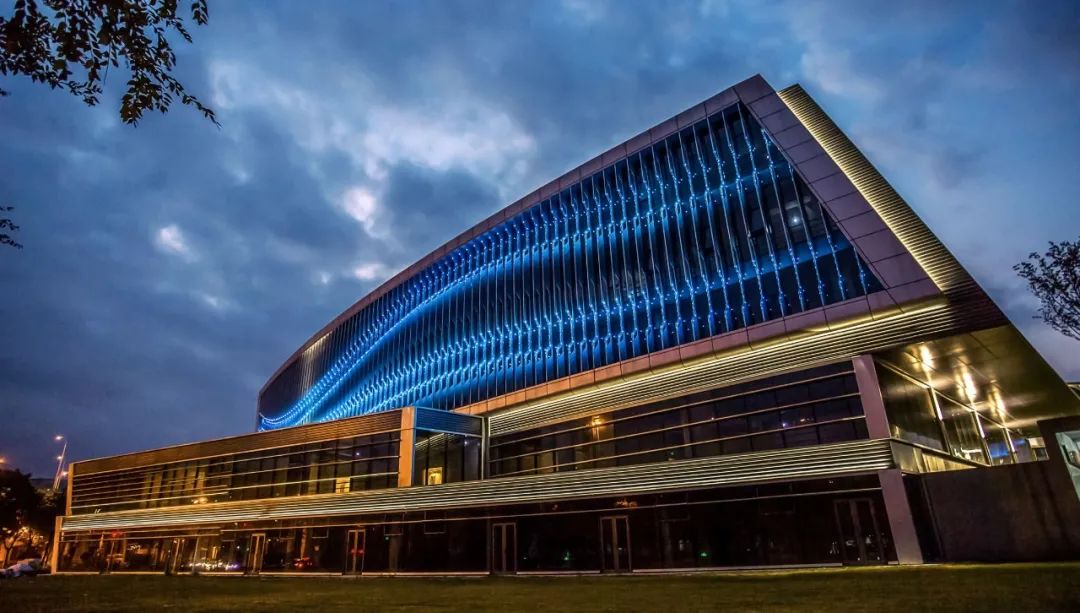

正荣中心是虹桥商务区核心区的项目,也是区域内稀缺的纯粹办公项目。项目定位为虹桥核心,亚洲生态商务旗舰。本项目幕墙与照明的结合,通过外挑内凹的韵律变化,呈现出立面的灵动性,夜间结合照明设计,同一建筑立面营造出不同的视觉效果,波光粼粼,实现了外墙与照明的完美结合。


光影律动,展现建筑理念


本项目建筑设计以“向心与围合”理念布局建筑,“光影律动”理念设计外立面,体现建筑活动与动感,建筑按绿色三星标准设计并获得认证。


幕墙系统,表达建筑语言


该项目幕墙系统主要包括框架式玻璃幕墙系统、框架式铝板幕墙系统、玻璃栏杆系统、玻璃采光顶系统、主楼屋顶金属栏杆系统、消防联动平推窗系统、幕墙开启门扇系统、竖向(水平)遮阳系统等。

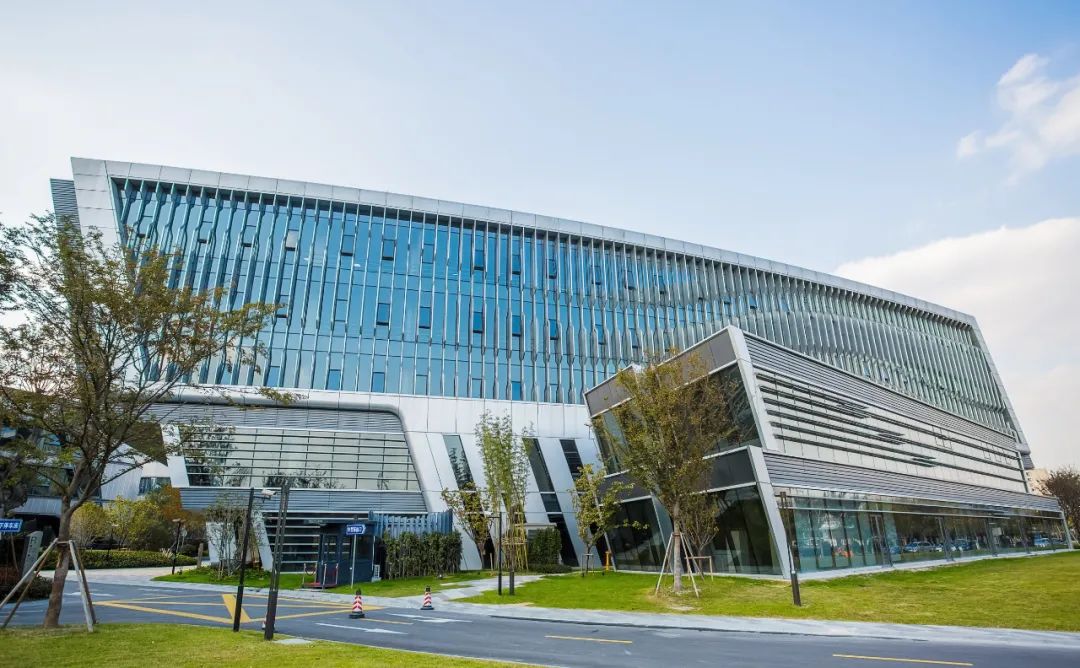

六栋甲级办公楼以 “祥云”为灵感,营造出温馨,私密的办公氛围;同时突出本项目在地块区域内的特点。六栋建筑在地块内东西部位设置,平面轮廓为圆弧对称包围设计,呈南北向倾斜,东西面三至五层设置竖向无规律钢板百叶,通过外挑内凹的韵律变化,呈现出立面的灵动性,夜间结合照明设计,同一建筑立面营造出不同的视觉效果,波光粼粼。

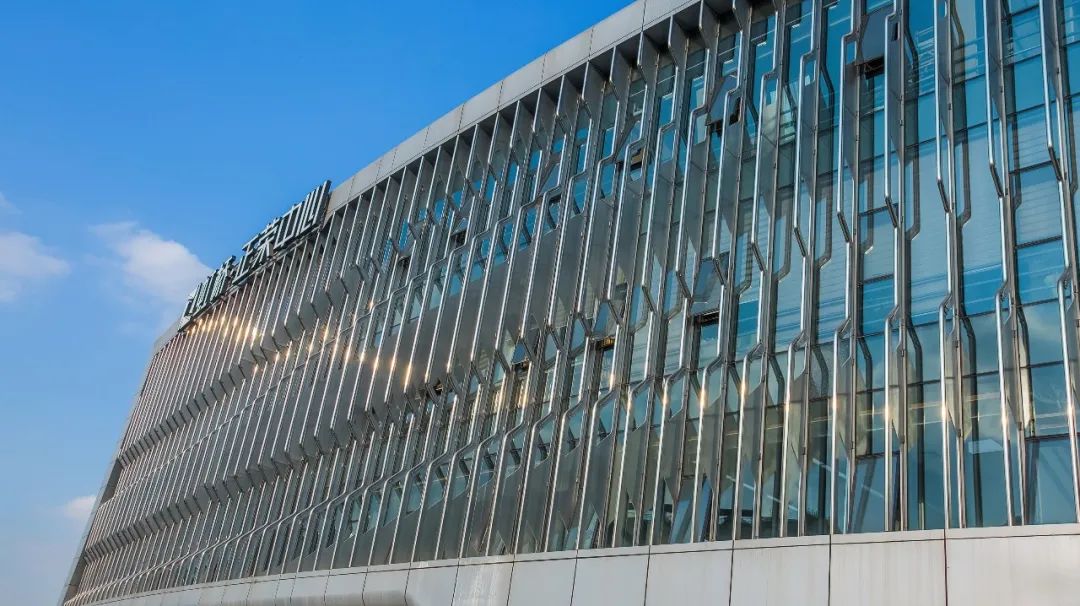

遮阳百叶系统


使用遮阳百叶系统,既能保证建筑的私密性,同时对建筑表面起到保护性作用。

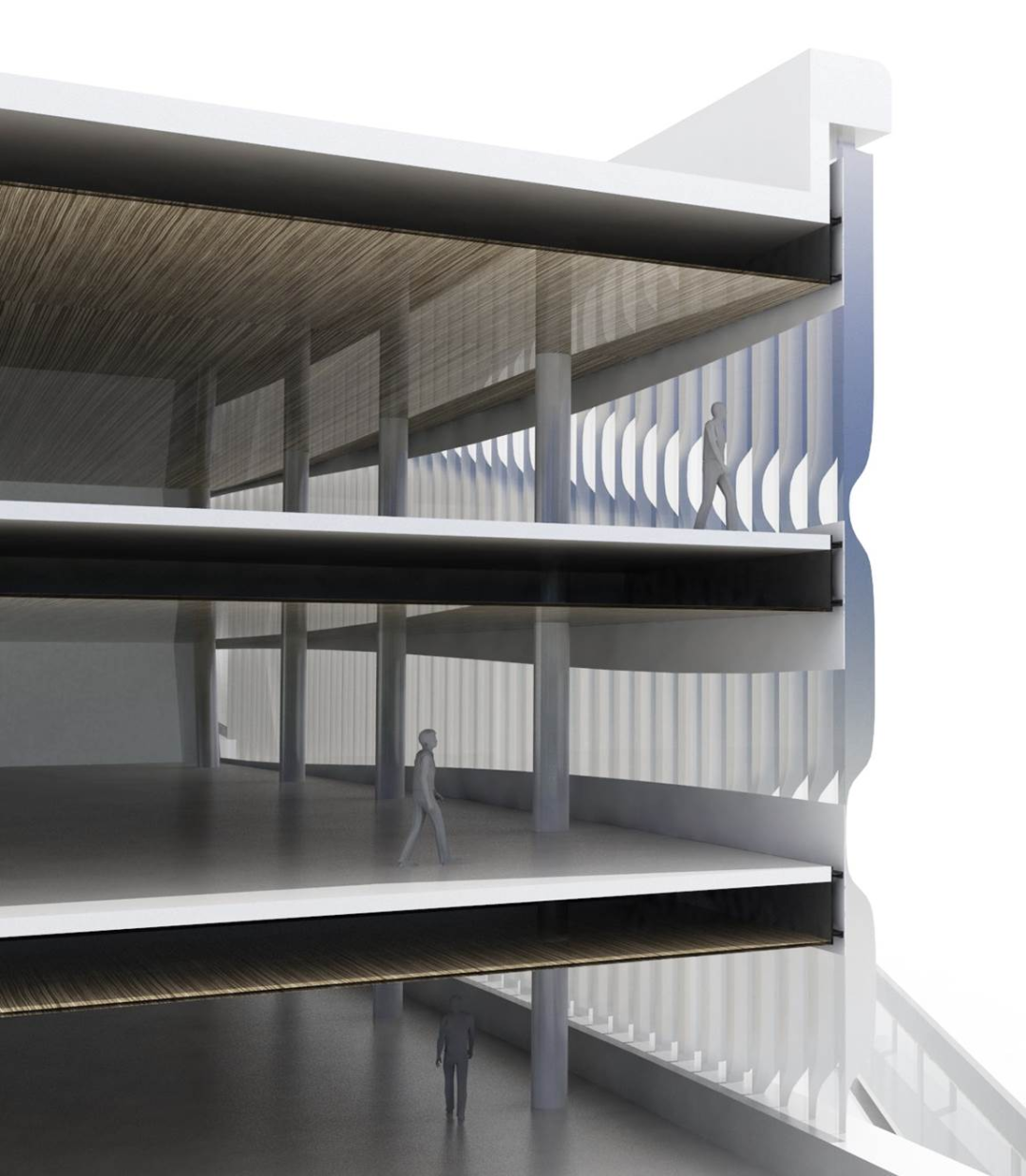

东西面3-5层设置的竖向百叶外挑最大尺寸600mm,最小外挑尺寸180mm,百叶与玻璃外表面留空50mm。方案设计之初考虑为实芯布置,考虑立面效果不允许设置水平横向稳定杆。弗思特在介入后与业主及凯达就百叶的受力、加工及成本等方面进行了全方面的研究和分析,最终采用了对实芯部位百叶进行了穿孔处理,一方面减少竖向百叶侧向风荷载,另一方面可以降低百叶片自重约为30%,降低运输成本及安装难度,立面效果更能突出百叶的轻盈飘逸。


竖向百叶片根据楼层标准层高4.5米的标准分段加工,每层设置3个连接点,百叶片采用20mm钢板一体加工成型,表面氟碳喷涂处理。



百叶连接在玻璃幕墙立柱上,形成一个完整的系统,玻璃幕墙系统立柱和横梁采用镀锌钢型材,外包装饰性铝合金型材,从而解决百叶连接件的连接问题。百叶的自重及侧向风荷载通过连接件传递至幕墙支撑构件,为提供百叶连接件与钢立柱的连接刚度,连接件钢板设计时均要求穿透钢立柱前后端的翼缘板并进行有效焊接。

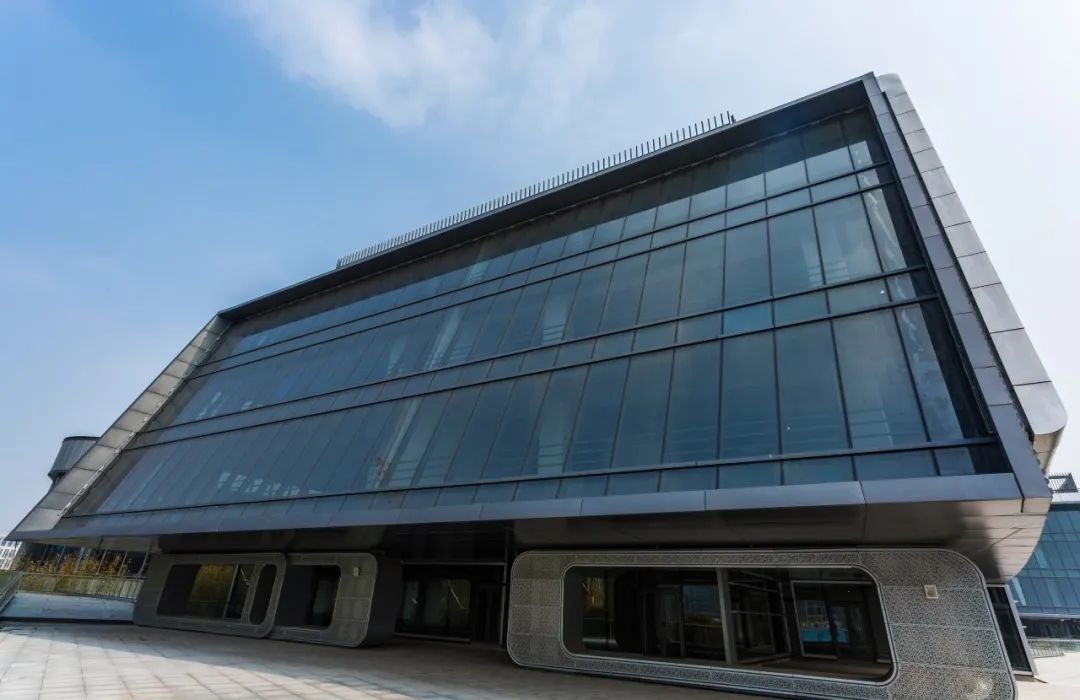

形态各异的玻璃幕墙系统

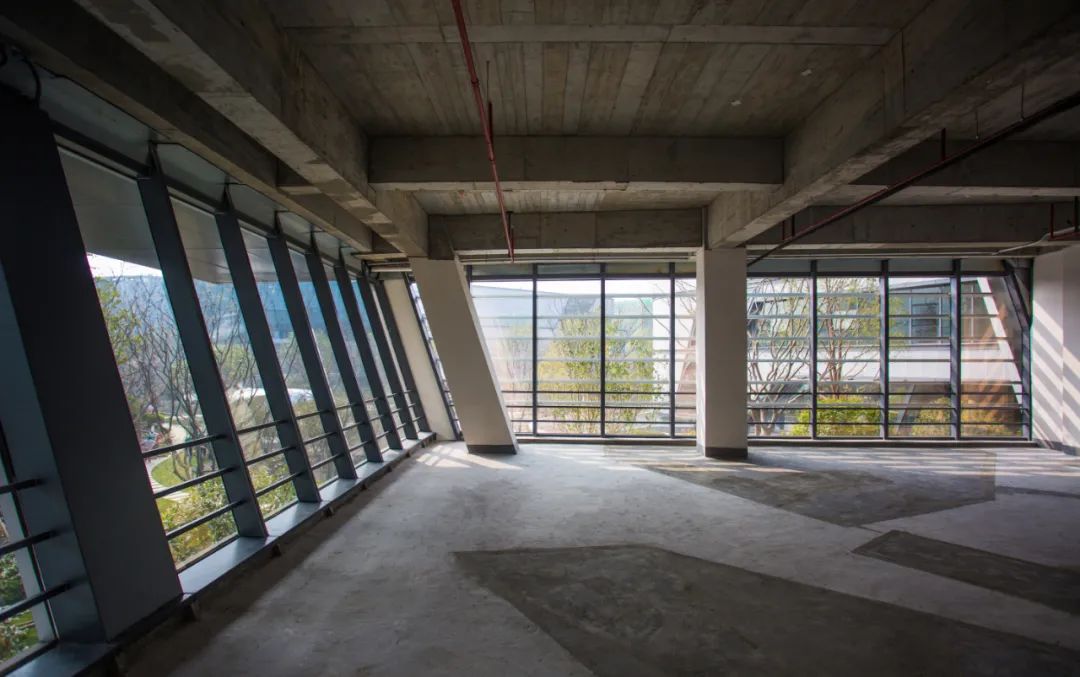

本项目标准办公玻璃幕墙主楼及裙楼南北立面呈内外倾斜,倾斜角度76度,东西立面垂直。玻璃幕墙主要采用竖隐横明系统,二层以上采用中空夹层钢化玻璃。


倾斜玻璃幕墙横梁设计采用与楼面平行的构造,统一室内的视觉效果,便于楼层位置防火封修。明框横梁前端“鼻子”采用的是与玻璃平行的构造,避免玻璃垫块出现三角形切角而导致玻璃垫块滑移现象。



层间防火采用双道防火构造设计,玻璃内侧设置10mm厚硅酸钙板+50mm保温岩棉,耐火等级为A级要求。

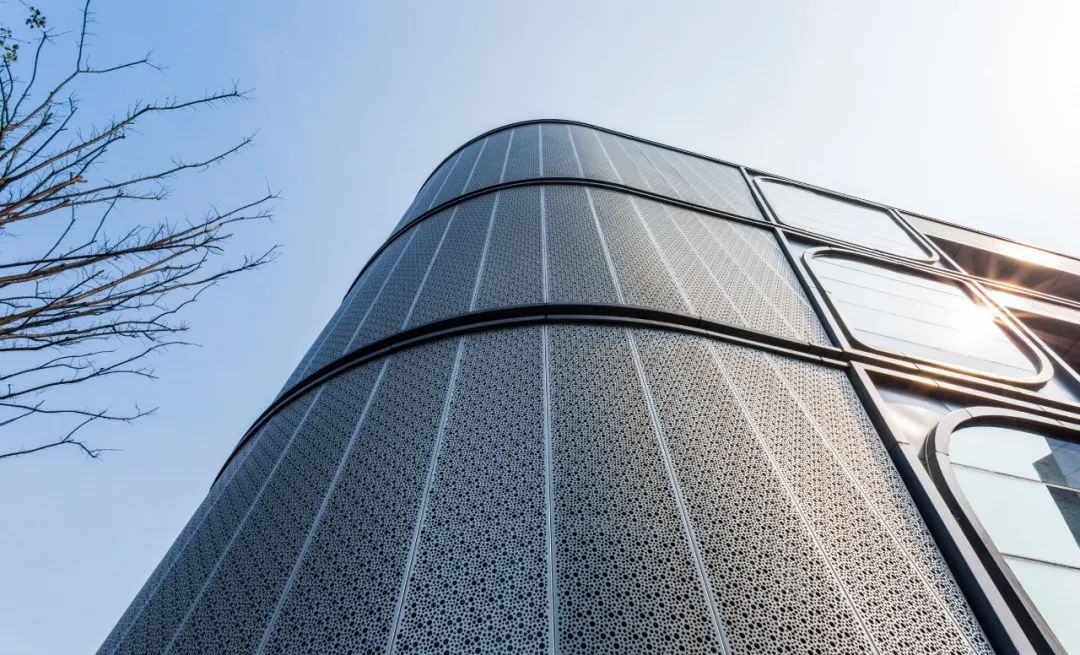

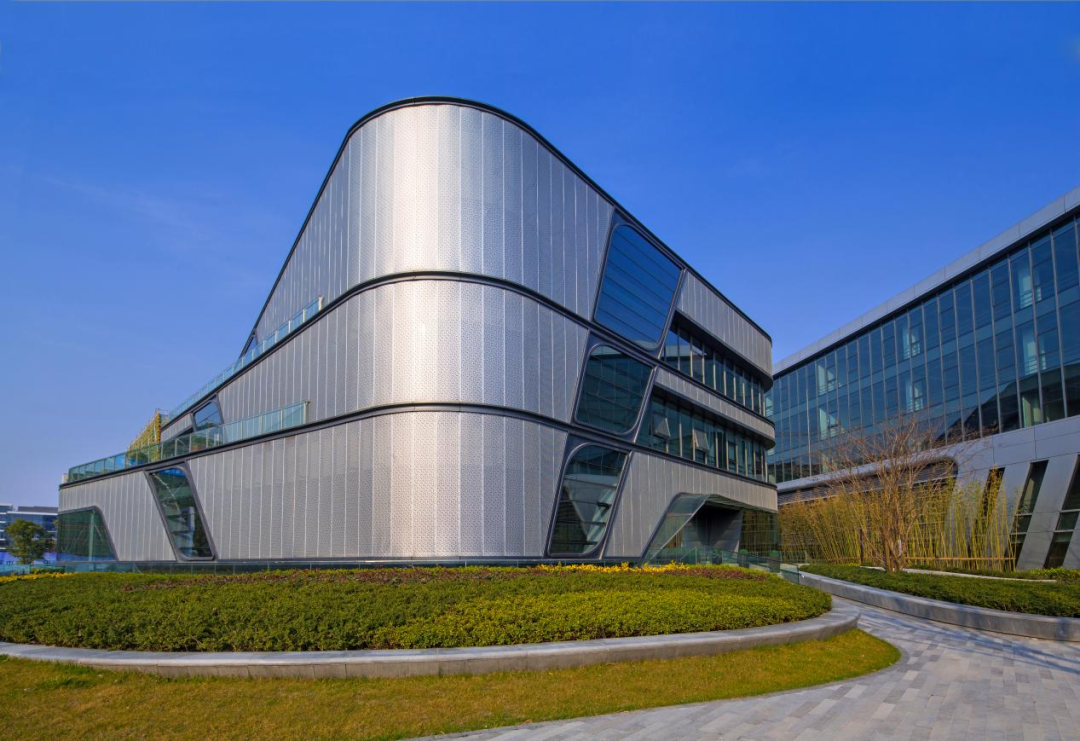

独栋办公楼地上设计共三层,地下一层为储藏室,考虑独栋办公楼处于地块内的核心位置,在满足日常办公功能的同时,充分考虑了室内办公的私密性。整个办公1-3层采用无规律的双层幕墙系统,起到遮阳、采光及隐蔽性的多重作用。独栋办公楼幕墙系统主要包括框架式玻璃幕墙系统、带玻璃肋全玻幕墙系统、框架式穿孔铝板幕墙系统、玻璃栏杆系统、幕墙开启门扇系统、检修格栅系统等。


裙楼幕墙采用竖明横隐玻璃幕墙系统,离该幕墙外表面约250mm另设一层竖向金属遮阳板系统,如下图所示。该系统既起到遮阳效果,又可以遮挡屋顶设备,丰富并统一了裙楼的立面形态。





04

结语



幕墙设计赋予建筑以灵魂,同时建筑又通过发挥承载功能和区位价值来成就企业。回首过往,弗思特与虹桥正荣中心的相遇,正如古时的“管鲍之交”。弗思特幕墙团队参与设计的上海虹桥正荣中心,如今仍然是上海核心商务区一道靓丽的风景线。



弗思特与虹桥正荣中心,互相成就、携手共同发展!
