杭州国际博览中心

文化体育
  • 项目地址

    杭州市

  • 建设单位

    杭州奥体博览中心萧山建设投资有限公司

  • 建筑设计

    北京市建筑设计研究院、杭州市建筑设计研究院

  • 建筑面积

    850000㎡

  • 幕墙面积

    320000㎡


杭州国际博览中心

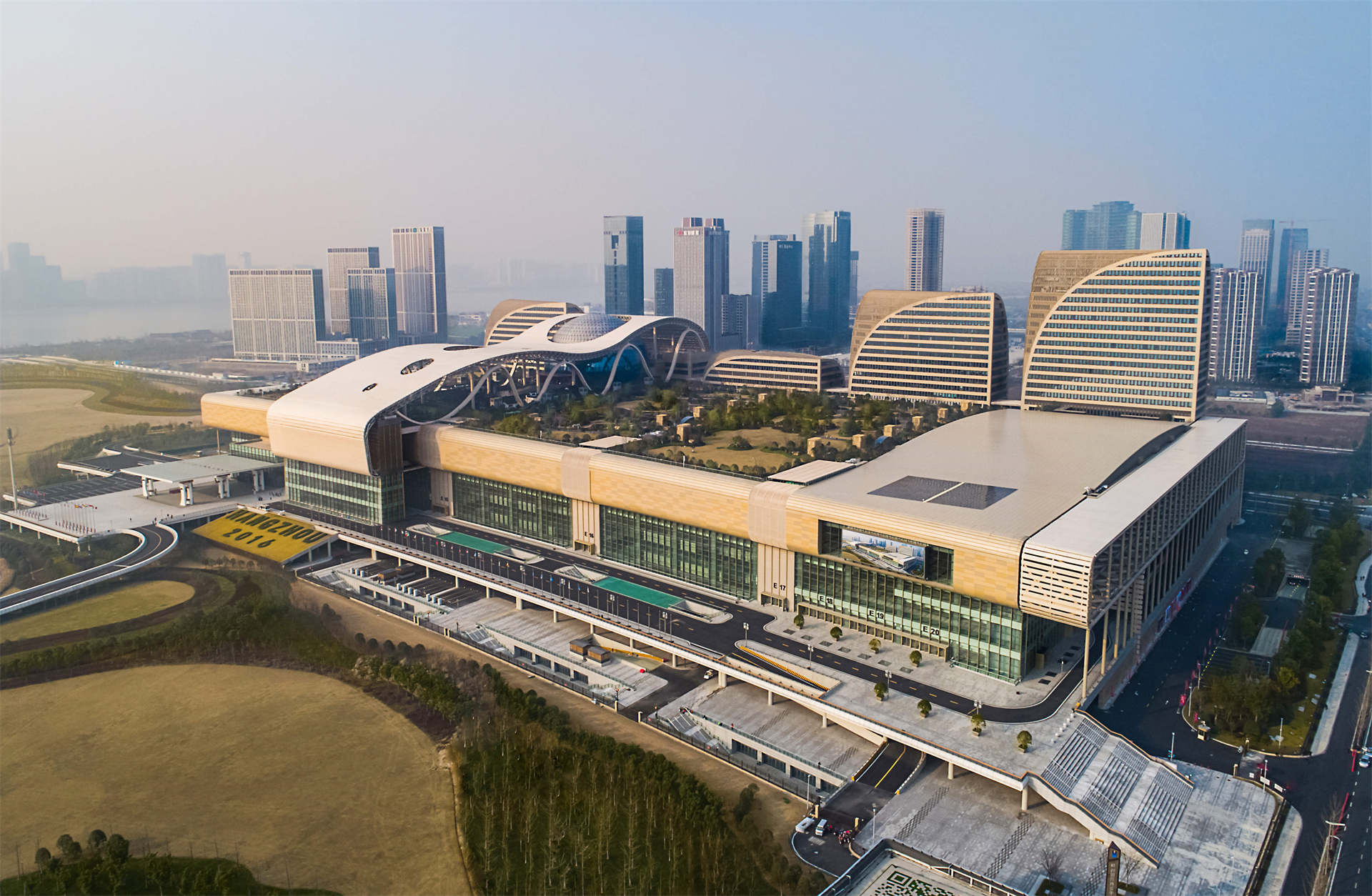

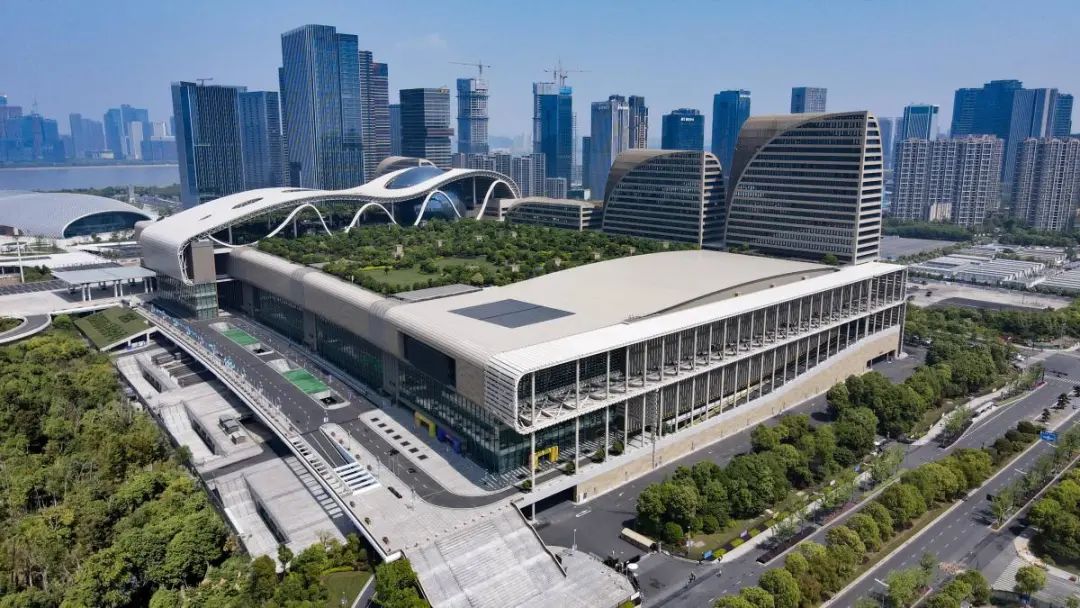

  杭州国际博览中心实景图


杭州国际博览中心,位于杭州钱塘江畔,造型大气而细腻,富于“江南意蕴”,是杭州最大的会展中心,最大的会议、商务、休闲娱乐中心,最先进的超大型城市综合体,同时进入2022中国新时代100大建筑——场馆/展览馆类名单


项目总占地面积19.7公顷,总建筑面积85万平方米,主体建筑由地上5层和地下2层组成,集会议、展览、餐饮、旅游、酒店、商业、写字楼等多元化业态为一体。作为杭州“金名片”,亮相即惊艳、出道即巅峰,以飘逸灵动的“城市飘带”,成为闪耀钱江世纪城的地标性建筑物。

点击边框调出视频工具条



杭州国际博览中心是弗思特历年来服务的诸多已落地优秀会展建筑中,规模最大,影响力最大,功能最复杂,文化诉求最清晰的项目。是弗思特设计历程中,开创学习,厚积薄发的项目之一。


自2012年起,弗思特与中建八局建立合作,负责为杭州国际博览中心提供外立面幕墙设计、招投标支持、施工质量与进度管理等全过程的咨询服务。弗思特有幸参与到此项目的建设中,见证了这所恢宏主场馆的崛起,我们感到无比自豪。



01



设计,兼顾美学与功能



场馆设计兼具江南意蕴与现代简约,一条涌动的线条东西向包裹着建筑,远远望去,宛如一条飘带在城市上空摇曳生姿。营造建筑氛围的同时,也提供了一个良好的庇护条件,形成了一个天然的遮阳屏障。

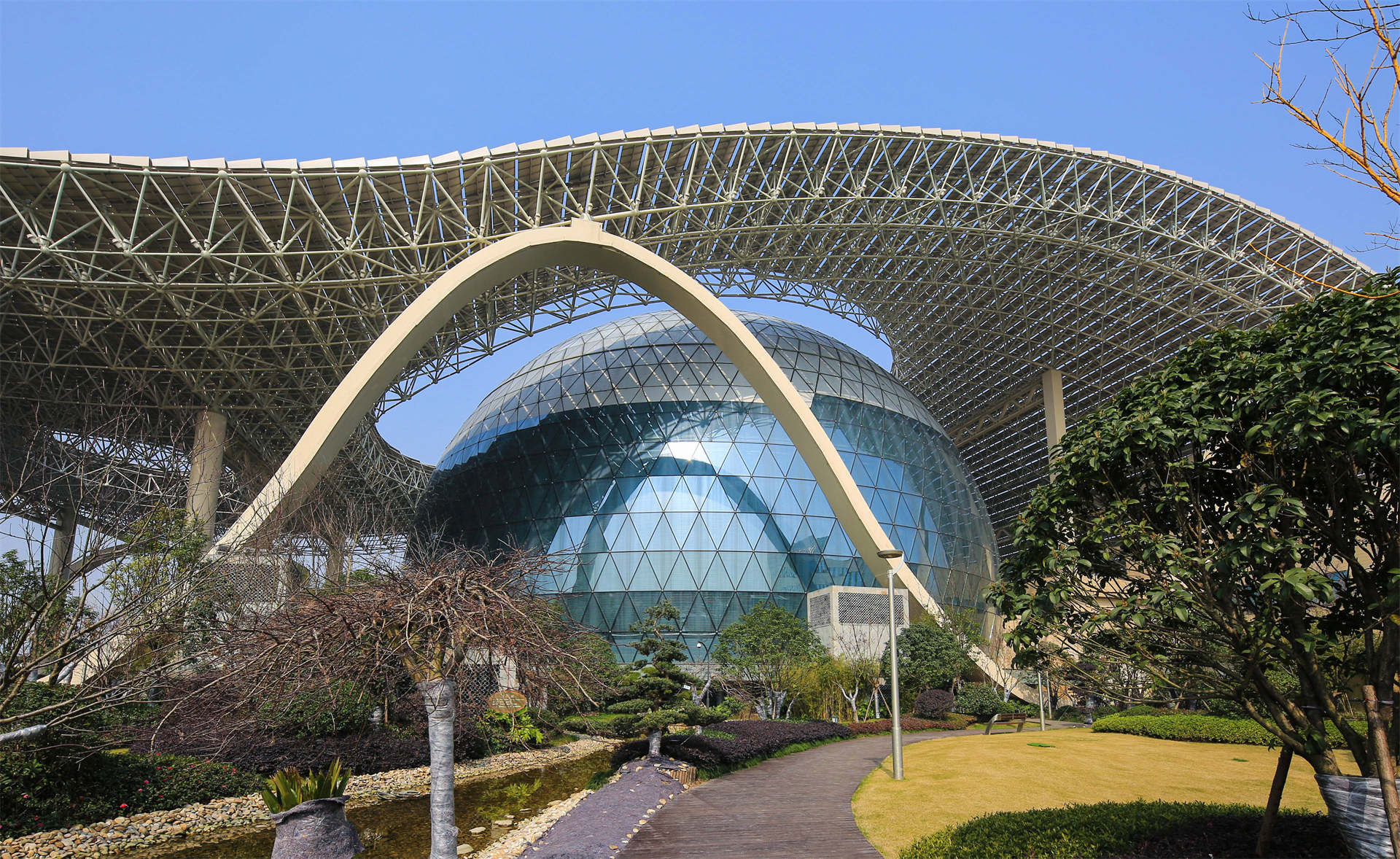

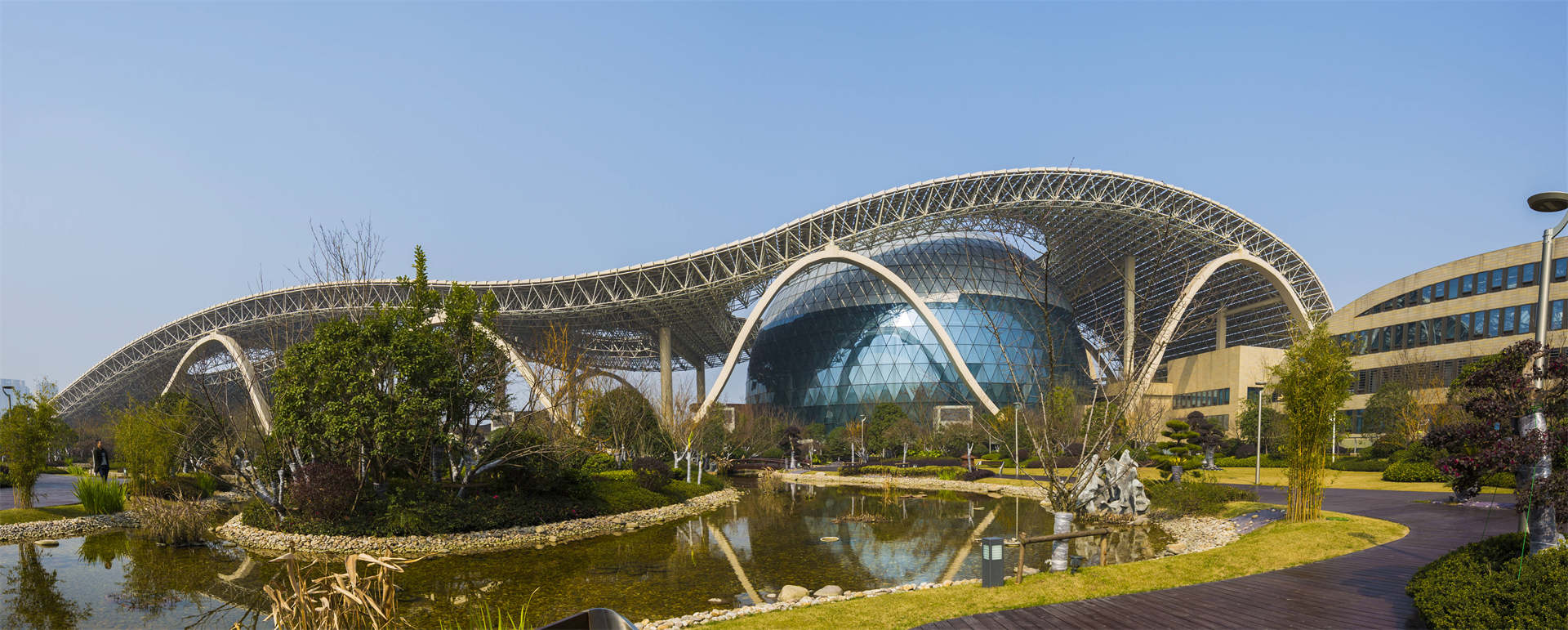

  『城市客厅』室外全景


其中直径为60米的球形『城市客厅』,在G20峰会中用于元首的午宴厅让人印象深刻。恢弘高大的圆形空间,大面积的玻璃采光,穹顶正中为星空景象;中环为自然天光照亮室内空间,外环为五圈闭合叠加的水墨山水长卷,使领导人用餐时仿佛置身于大自然之中。

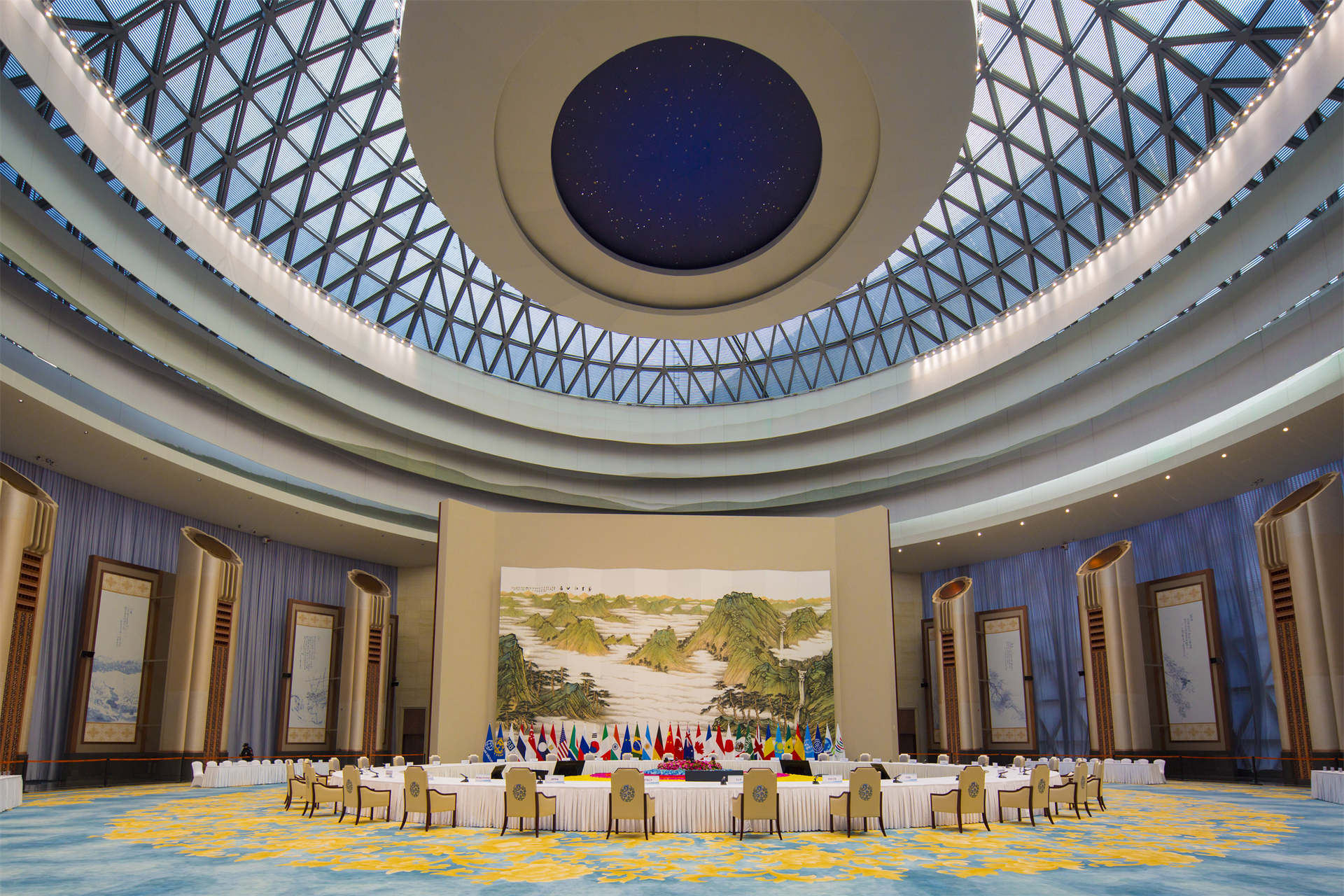

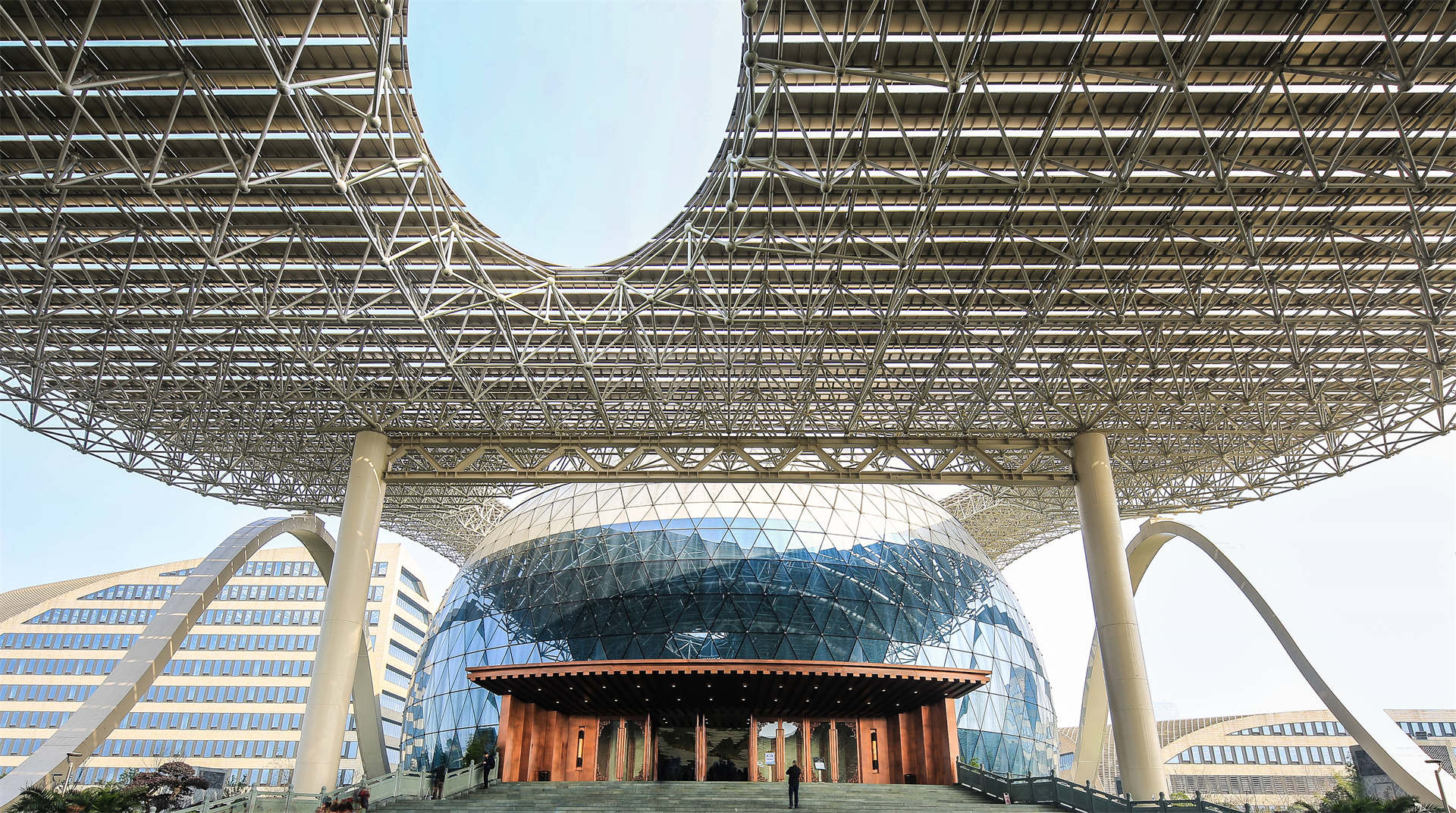

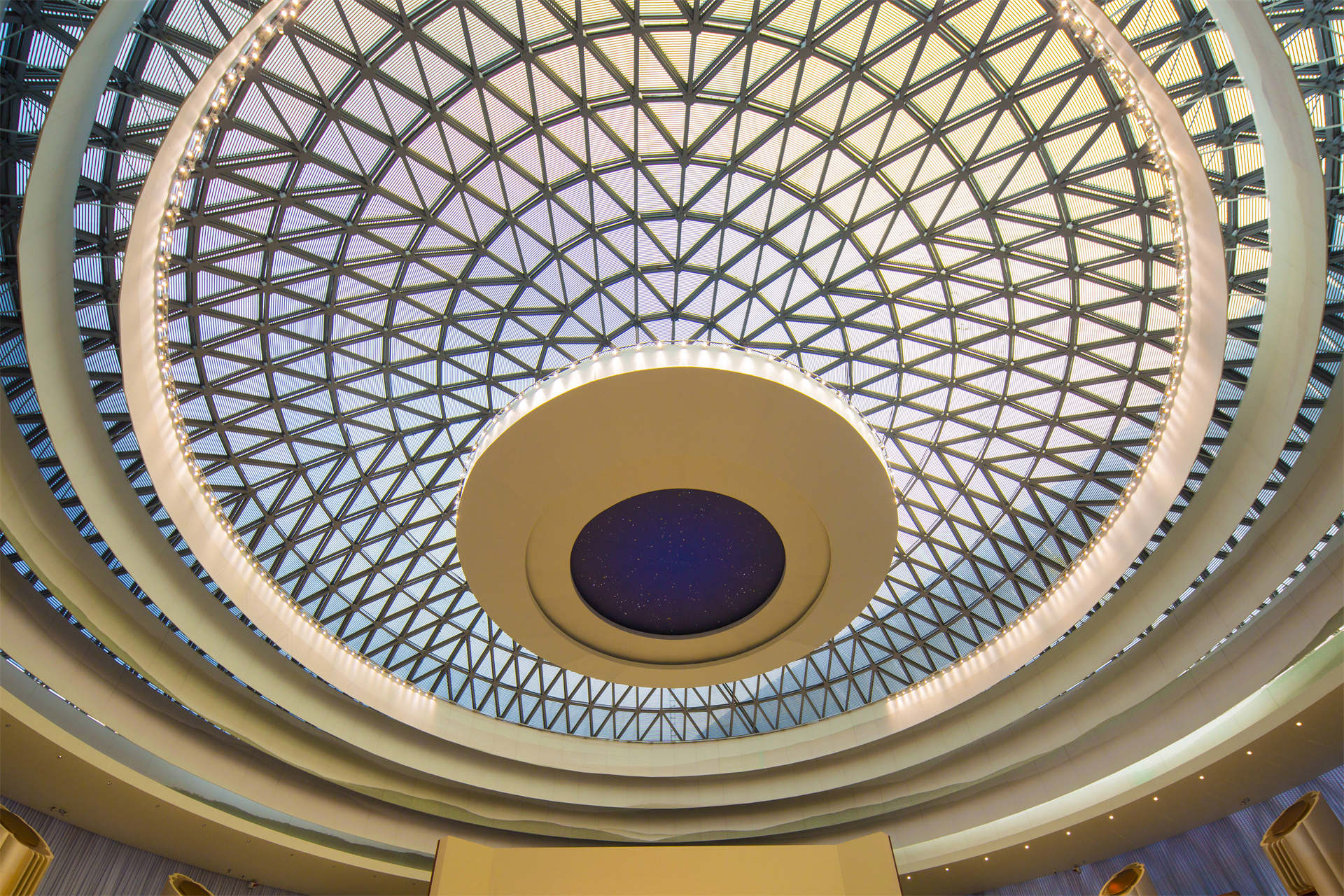

  『城市客厅』室内侧


从室外侧可以看到『城市客厅』顶部有一圈白色的区域,其室内空间暗藏玄机。通过LED屏体和设计,结合内装吊顶,为室内空间打造别具一格的视觉体验,同时因其为实体遮盖,为球体顶部提供了另一个遮阳条件。

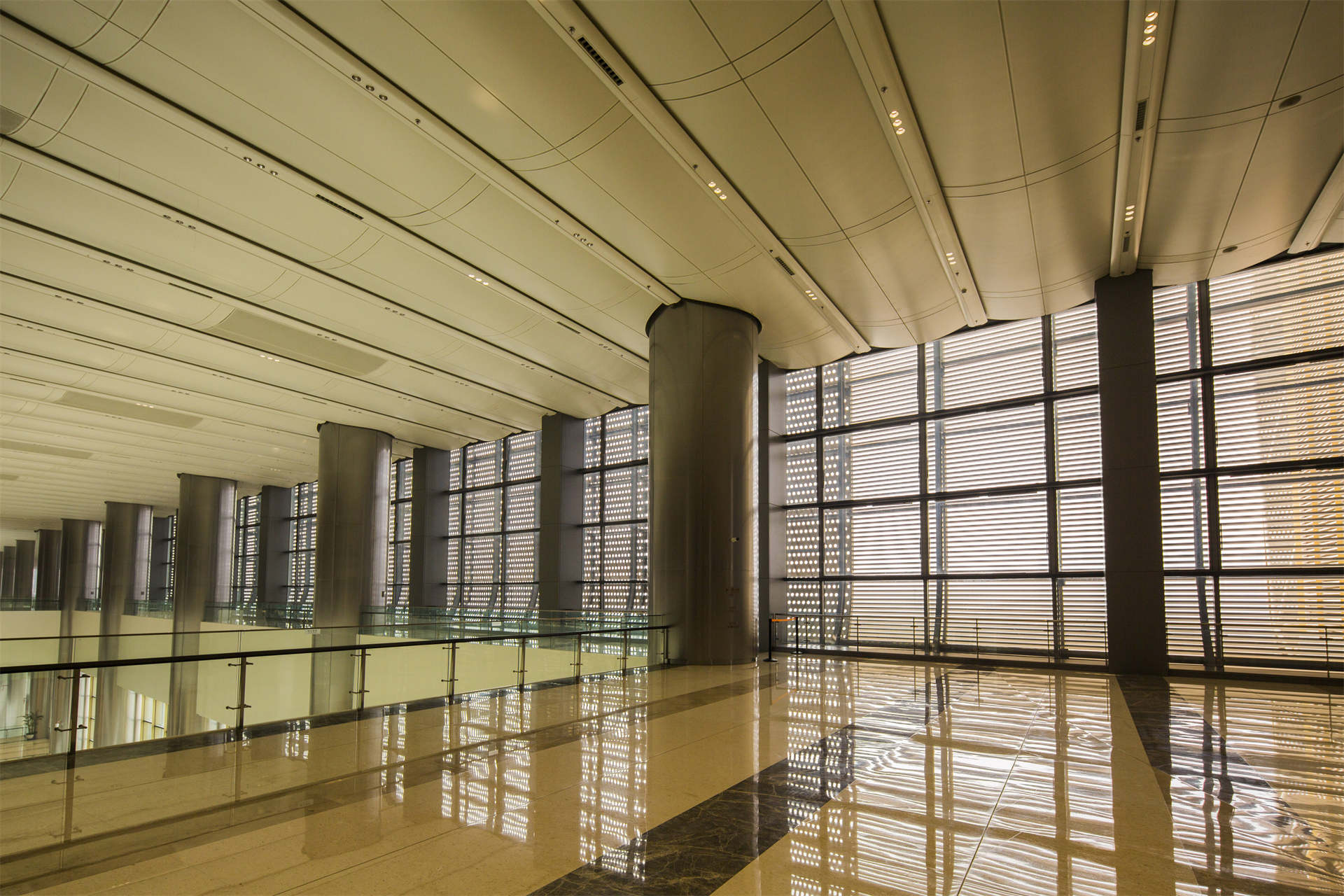

而在『城市客厅』底部区域,亦考虑到整体建筑遮阳性能,在玻璃内侧设置了直径35mm的铝合金圆管,作为室内遮阳构件,同时丰富建筑层次。球体玻璃为中空LOW-E玻璃,玻璃自身具有一定的遮阳性能,加上底部遮阳格栅、顶部室内实体吊顶以及外部飘带遮阳,完美实现建筑功能与效果的结合。



  『城市客厅』室外侧






02



材料,精致与实用并存

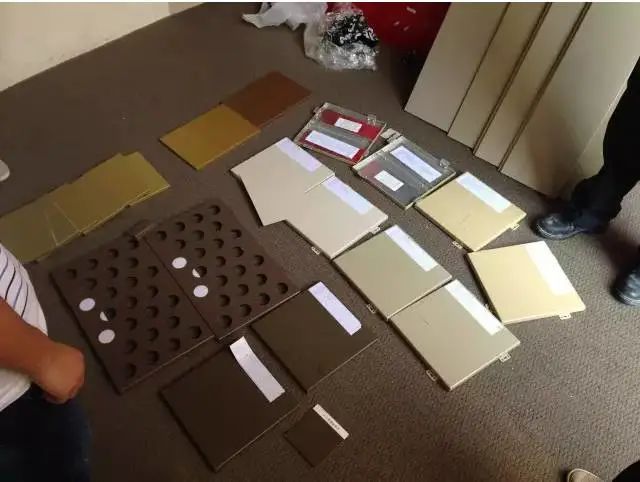

项目外墙立面材料的选择与应用极富特色,外墙饰面材料包括中空Low-E玻璃、双层中空Low-E玻璃幕墙、陶土板和陶土百叶、不同造型的曲线金属铝单板和屋面防水的铝镁金属板、线条流畅的波纹板等。

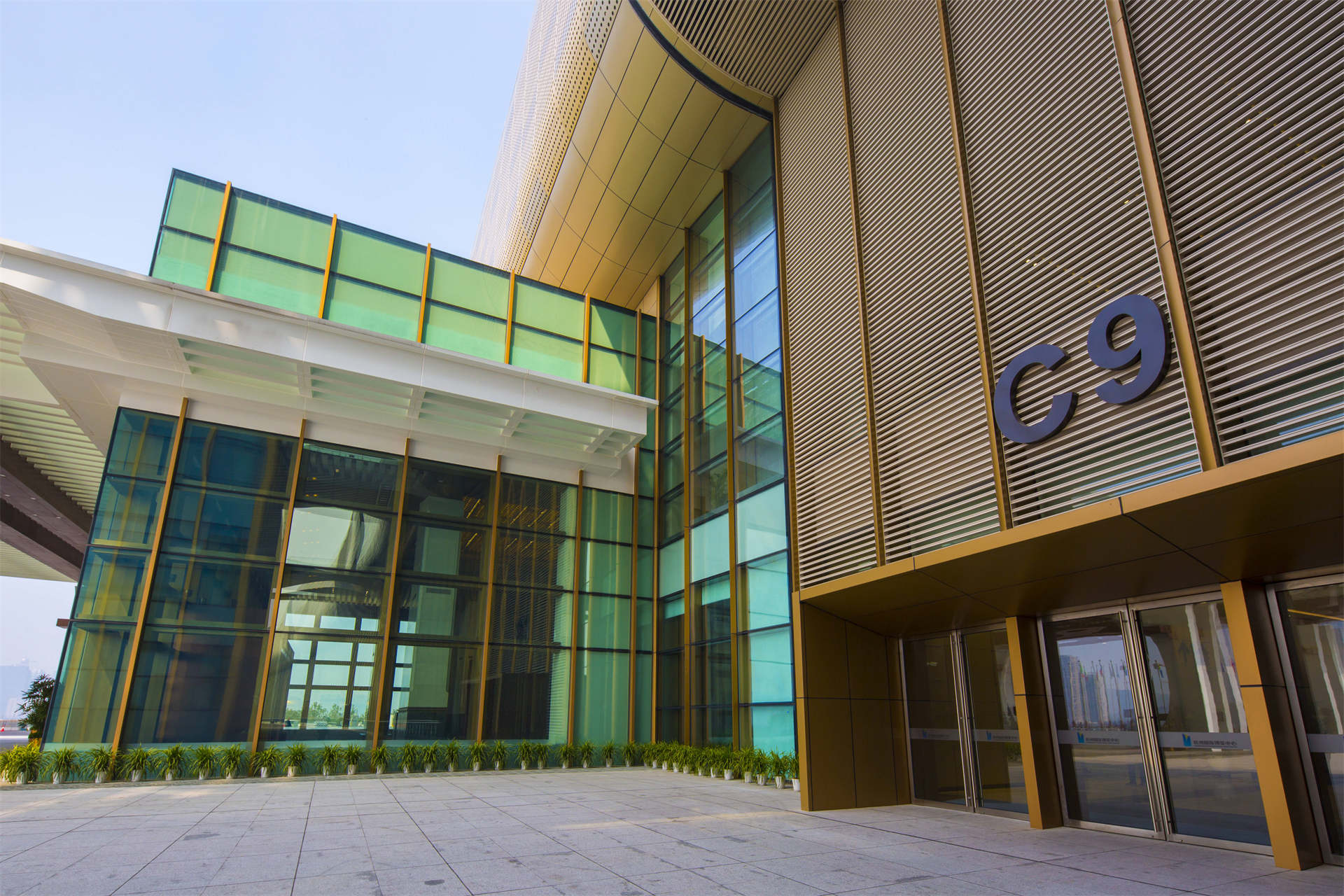

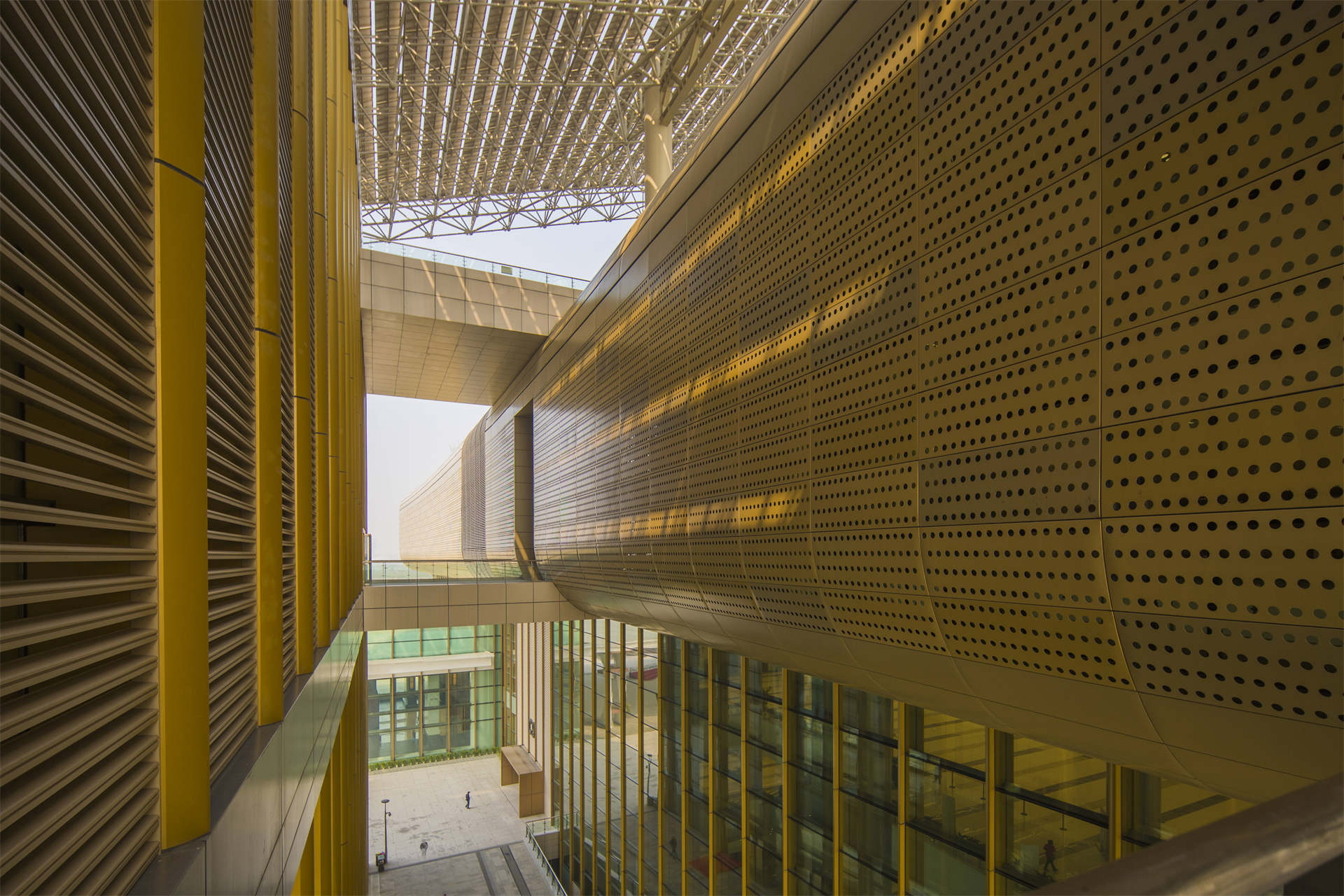

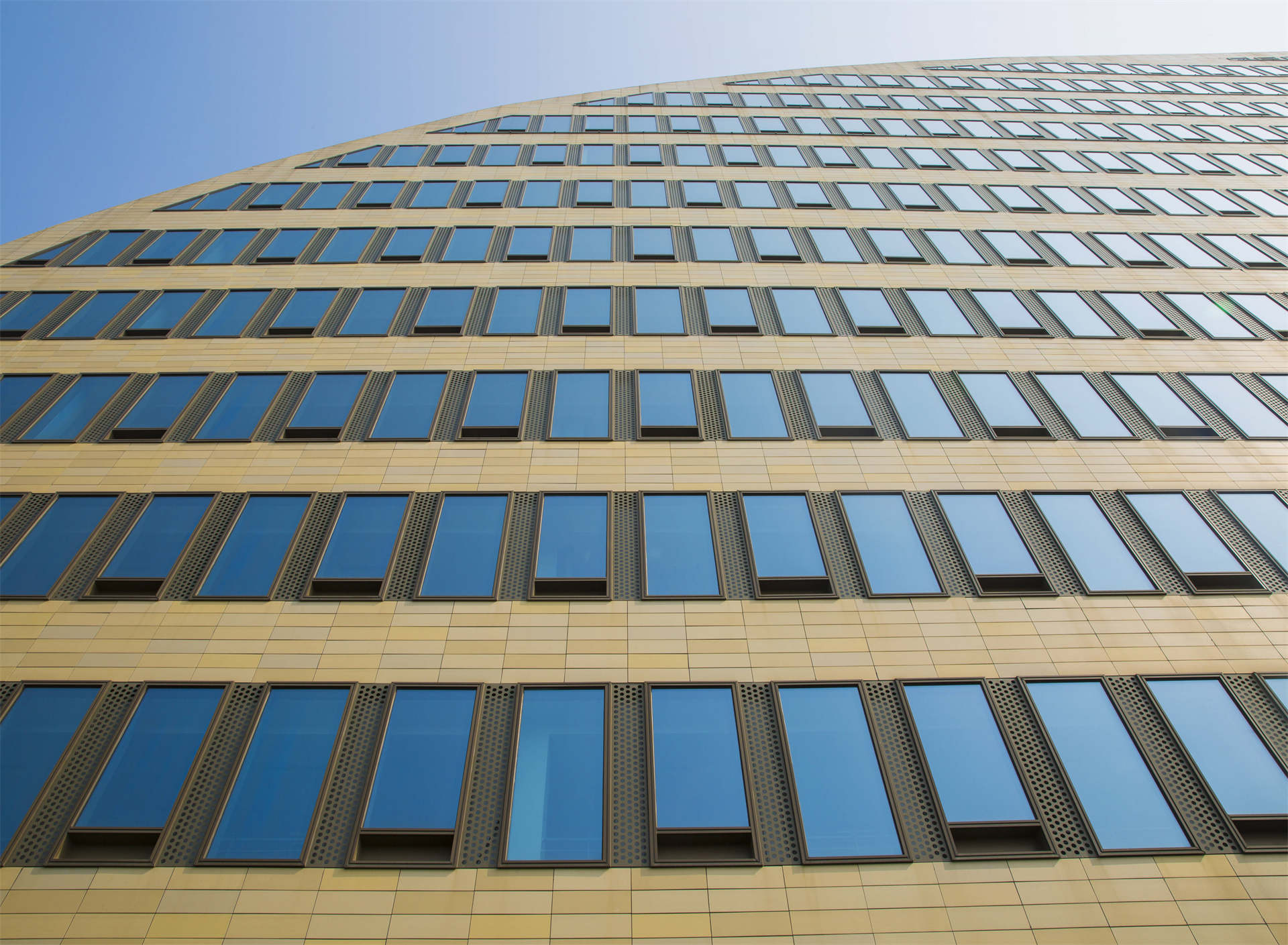

 外立面实景


众多现代建筑材料的应用,在质感设计上体现现代建筑的平整、精致、线条流畅,高透型及遮阳型中空Low-E玻璃的采用,既符合节能环保的绿色建筑设计理念,又提升了建筑品质。

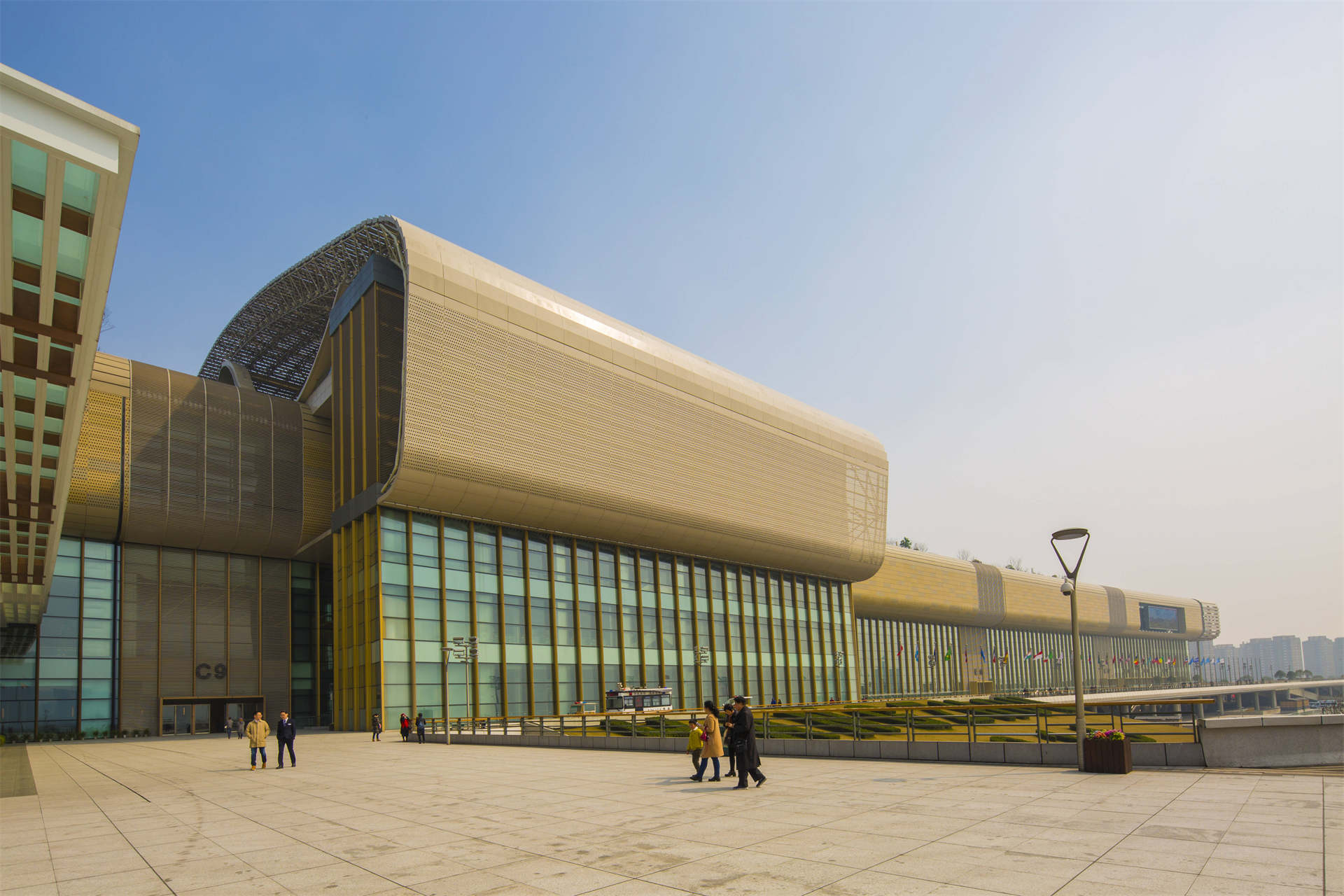

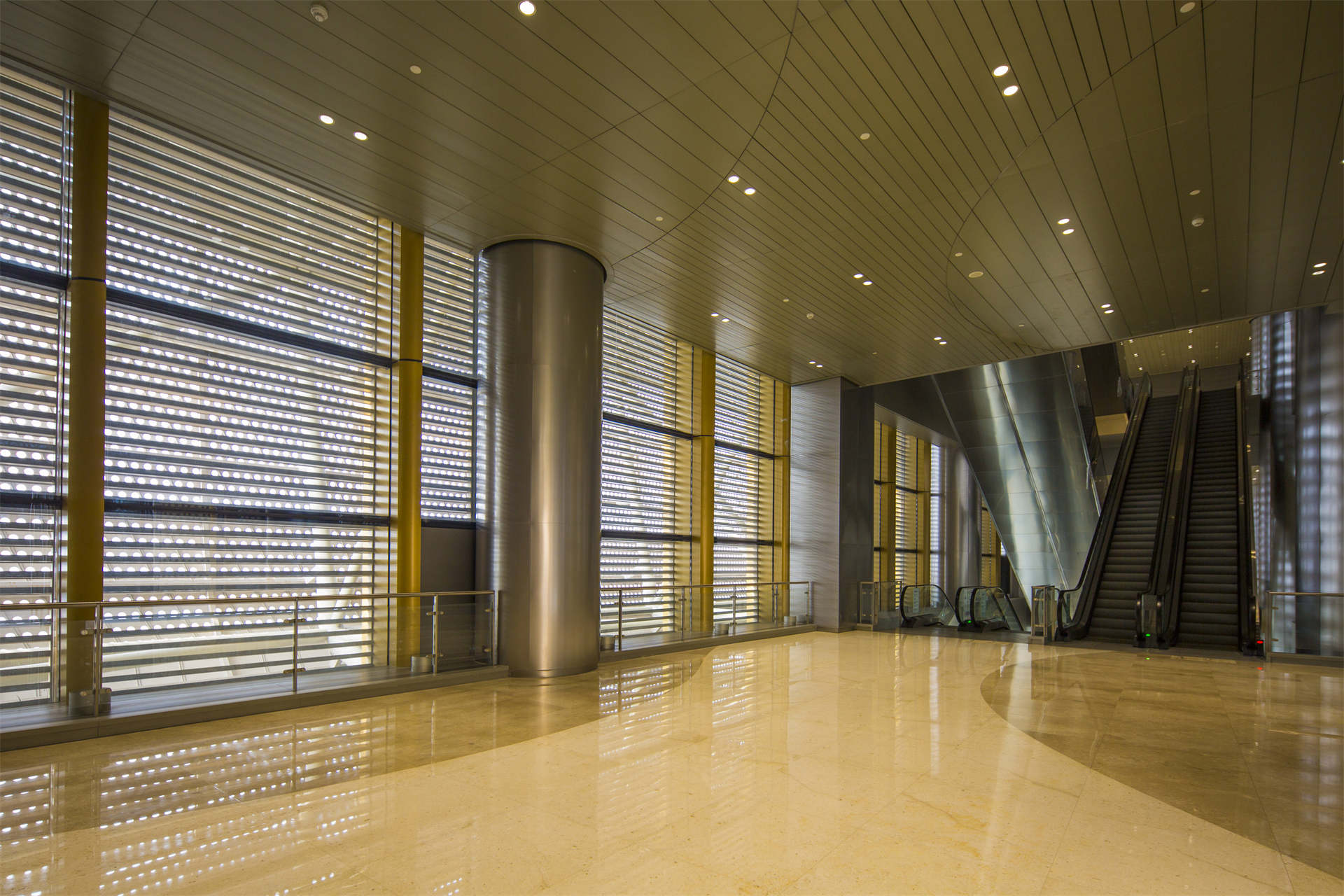

  外立面实景


此外,工程大量采用『外遮阳系统』,选用各类材料进行遮阳设计。


裙房28米以下向阳侧,采用双层玻璃幕墙,外层防风雨和保温隔热、隔音,内层进一步强化保温隔热功能;

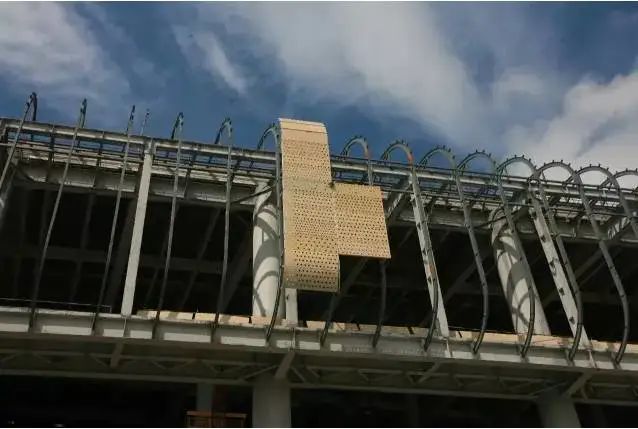

南立面30米至41米玻璃幕墙之间设置穿孔铝板遮阳系统。




西立面玻璃幕墙外侧设置了疏密不同的铝合金百叶遮阳系统。




城市客厅上空设置了曲线型铝单板遮阳系统,极大地降低了建筑能耗。

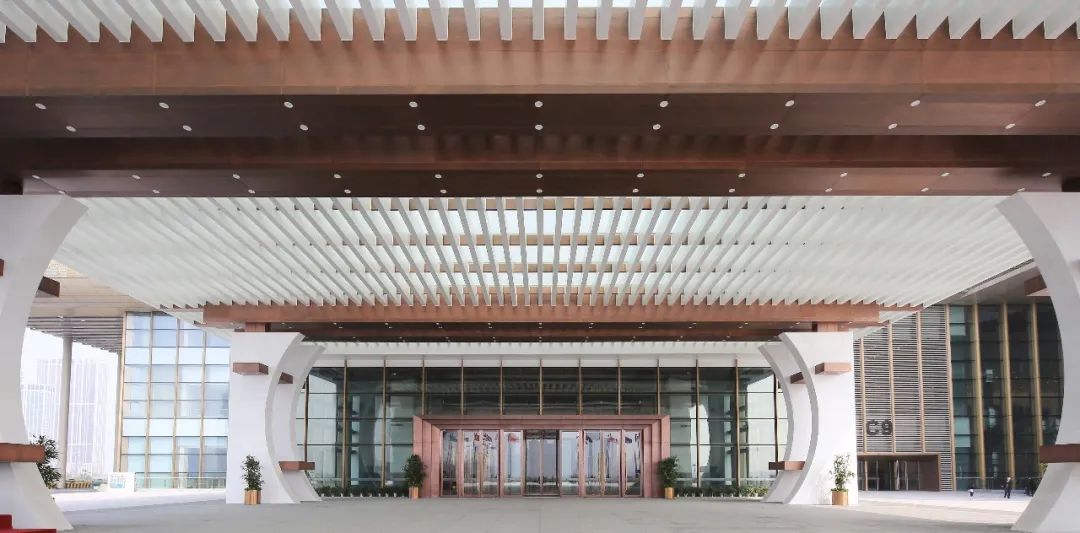

会展中心东西车道设置遮阳卷棚。







03



优化设计,简化施工



以『城市客厅』超大规格球形幕墙为例,单层球面网壳结构,球形幕墙面积6436m²,因为造型特殊,质量要求高,施工难度大,因此从设计到施工,弗思特与各合作单位经过一轮轮的幕墙系统选型,方案论证,最终高质量地完成了这个由近1200块三角形玻璃组合而成的球体。

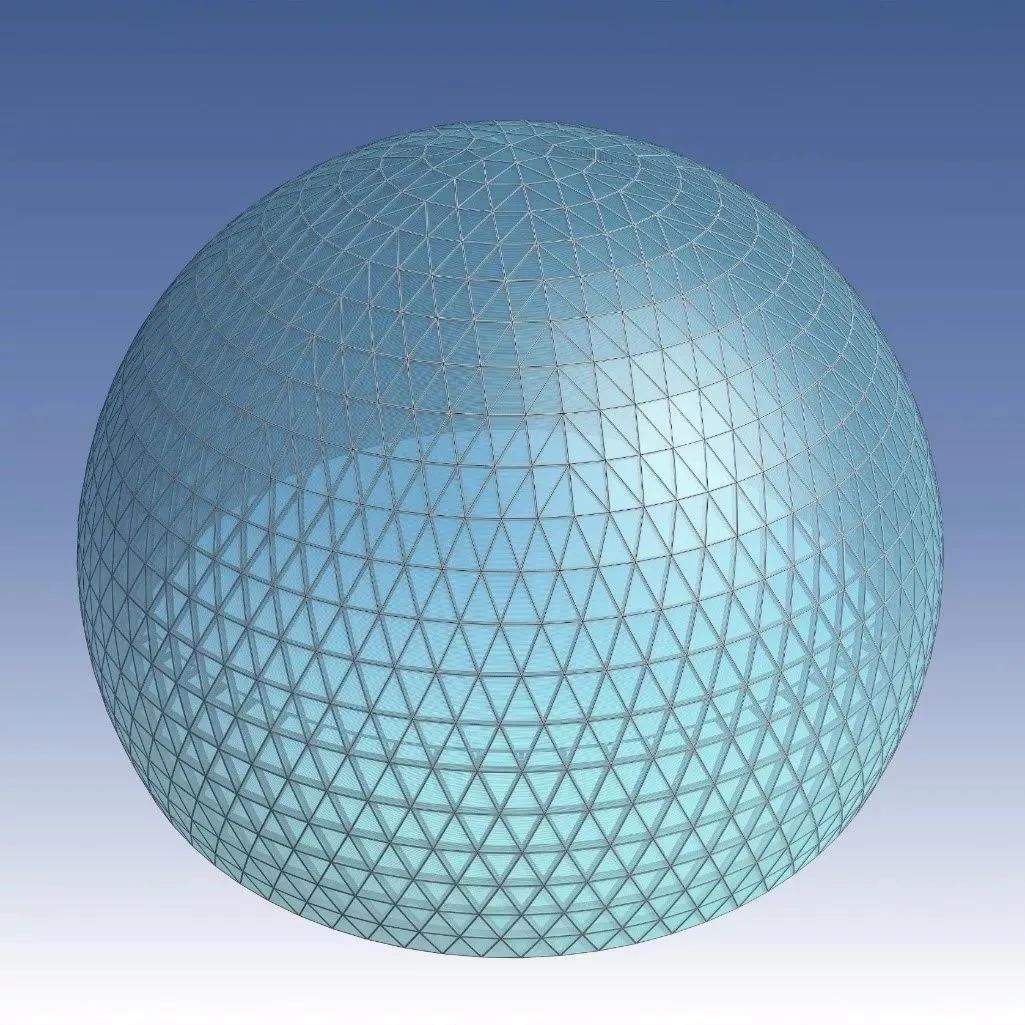

  三维模拟图


球形幕墙位于会展屋顶45.8米标高以上,铝板飘带下部,直径达到60米,球顶标高86米,近1200块三角玻璃组成,三角玻璃分格约1.8~2.4米宽,2.6米高的三角形玻璃板块。从设计构造到施工工法,我们进行了一系列的特殊工艺研究。


系统选型阶段,初步方案拟采用单元体系统设计,经对比单元式与构件式采光顶系统在此处的适用性,单元体利用等压原理,当单元体腔的气压与室外气压相等时,腔内的水能及时排出单元体,但是考虑到板块的拼接缝有很多是竖直朝上的,无法将水在重力作用下分层排出玻璃表面,有极大的漏水隐患,且不易收集冷凝水。因此最终决定采用构件式采光顶系统。

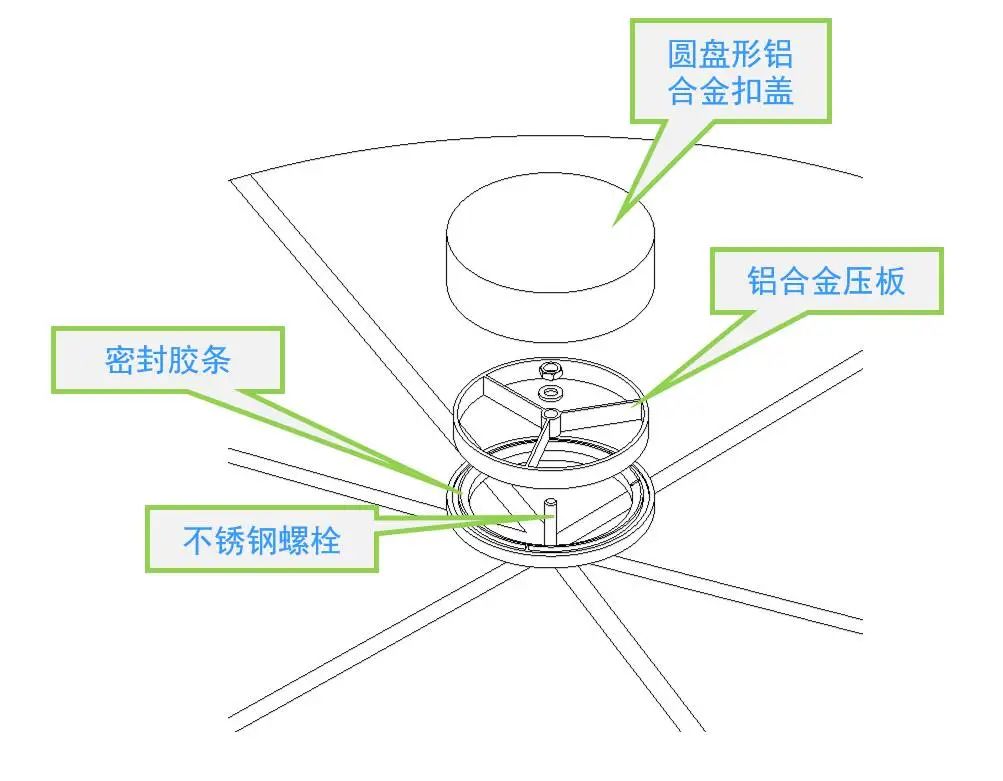

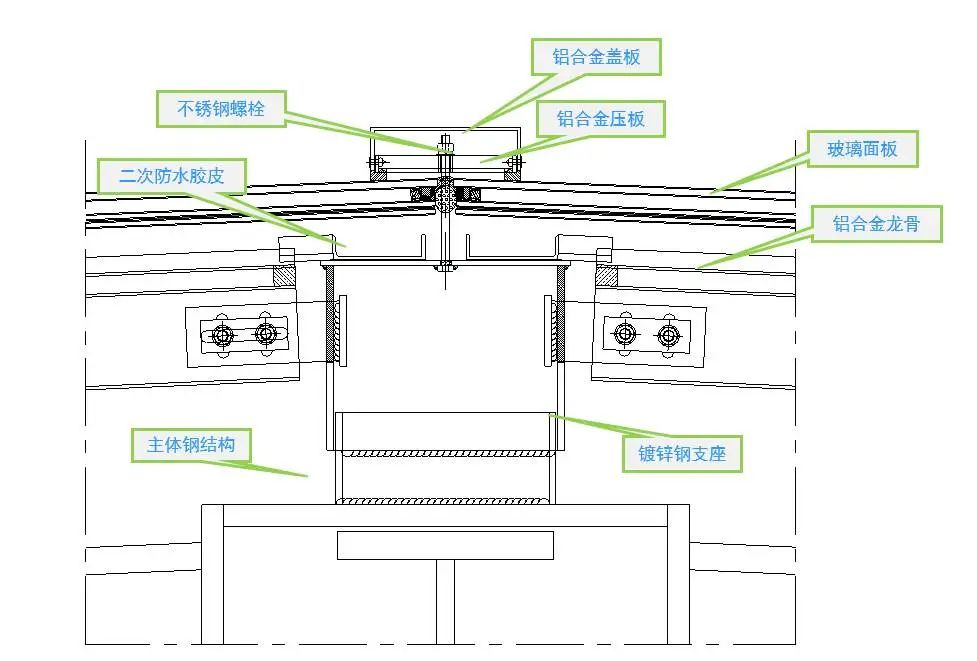

  节点做法示意

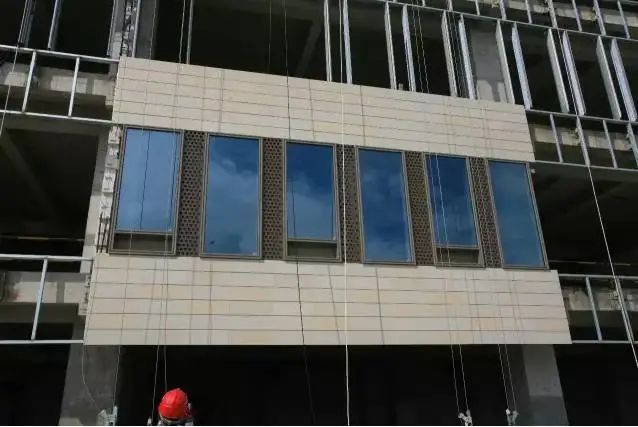

现场安装工序采用从里往外、从上往下推进的施工顺序,经过测量放线、结构检查、连接件安装、转接件安装、铝合金龙骨安装、玻璃面板安装、注胶、收口等全过程的监督,科学组织,精心施工,保证了施工质量,运用特殊的球面材料运输装置,每安装两块玻璃,安装一次压板,安装后的玻璃保持平整、协调,在工期、成本方面起到了立竿见影的效果。


现场超大规格球形玻璃幕墙采用曲面贴合吊装施工工法,有效提高了项目城市客厅球形玻璃幕墙的安装工效,降低了玻璃安装过程中的损坏率。


  曲面贴合吊装施工工法






04



全过程驻场,匠心服务



为配合现场质量控制,弗思特专门派驻项目小组驻场服务,全程参与了杭博外幕墙工程项目中的现场施工技术、质量、进度管理工作。在施工过程中,质量管理是重中之重,能及时的发现并提出问题、给出风险提示、提出合理化的解决建议是我们的职责所在。


项目施工前期,为了更好管控项目质量,满足业主的需求,我们的顾问工程师较早地介入项目,从原材料进场开始到安装过程,全方位开展幕墙管理相关工作。另外结合现场实际情况,协调与幕墙相关单位存在交叉配合施工的工作,通过召开专题会有效推进项目进程,加强协作,在保证项目质量的前提下,全方位协助业主,确保项目快速落地。

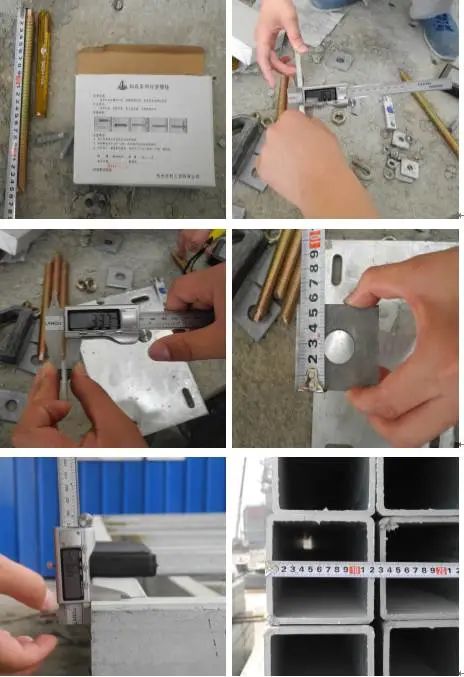

施工过程中,我们指导幕墙单位对材料选择、资料准备、报验送检等各项事宜进行监控和执行,按时编写项目周报和质量巡查报告,及时发现并解决施工过程中遇到的实际问题,为项目质量保驾护航。



从进场开始至工程完工,我们共发文300余份,包括质量周巡查报告、专项巡查报告、质量月报告等等,涵盖了幕墙从预埋件的埋设到面板完成所有项目情况的汇报分析,这对于项目的质量控制起到了很大的帮助作用。

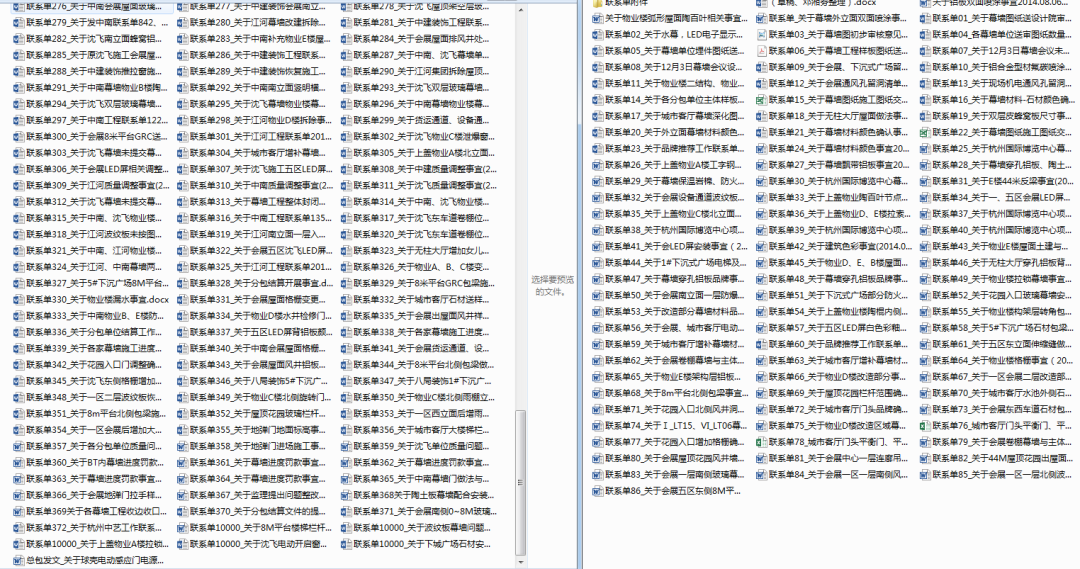

  部分联系单截图






05



低碳环保,由始至终



项目设计及施工阶段,选用高透型及遮阳型中空Low-E玻璃的采用,既符合节能环保的绿色建筑设计理念,又提升了建筑品质。同时,在无柱大厅屋面位置,安装单晶硅光伏玻璃,总发电量137KW,使用寿命25年以上,对展厅能源系统形成补充。


交付使用后,会展运维公司持续推进低碳环保理念。此前,这里会展集聚,年度产生各类垃圾4000吨。为了推动“垃圾源头减量”,博览中心引进了垃圾分类智能化系统,对场馆、酒店区域产生的垃圾量实时统计分析。


杭州亚运会倒计时60天,“无废亚运”主题活动在杭州市国际博览中心举行。据悉,杭州亚运会将打造成为全球首个大型“无废”赛事,活动中还发布了首个“无废赛事”实施指南。

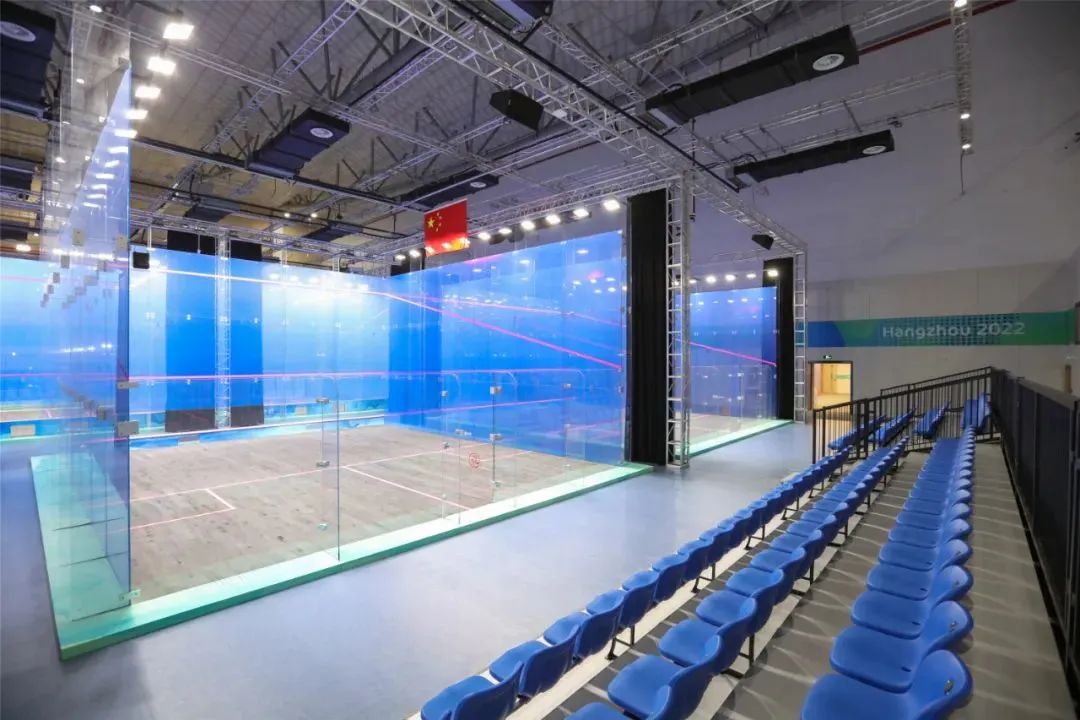

而走进杭州国博壁球馆,是由杭州国际博览中心原4D展厅临时改建的场馆,最大限度使用了国博原有的设施设备和机房。装修选材上,合成的可回收材料,最大程度替代了天然大理石、木材等的使用,更加绿色、环保。等到亚运会比赛结束,场馆将在最快时间内拆除,恢复原有展厅功能。


  杭州国博壁球馆




2016年9月4-5日,位于钱塘江南岸的杭州国际博览中心作为G20杭州峰会的主会场亮相,以恢弘敦厚、沉稳大气与清雅温润、俊逸通透相结合的优质形象,在各国元首和国际媒体面前充分展现了中华文明的多重印象、地方神韵和从容气度。


2023年9月23日,第19届亚运会即将将在浙江杭州拉开大幕,杭州国际博览中心,又将承载着杭州亚运会主媒体中心、壁球项目比赛及训练场馆,以及亚运会官方接待酒店的功能。


回想起来,项目团队每一位成员满腔热血参与其中,为解决项目中几大难点的设计定稿通宵达旦的景象依然历历在目。值此杭州亚运会开幕之际,仅以此文献给此经典不过时的项目,预祝杭州第19届亚运会取得圆满成功!
