南昌华侨城欢乐象湖

商业综合体
  • 项目地址

    南昌市

  • 建设单位

    华侨城集团

  • 建筑设计

    LLA(综合体); HKS(酒店);深圳市立方都市工程设计有限公司(居住)

  • 建筑面积

    184986㎡(综合体);54463.94㎡(酒店);11786㎡(居住)

  • 建筑高度

    26.8m(综合体);95m(酒店);86.7m(居住)

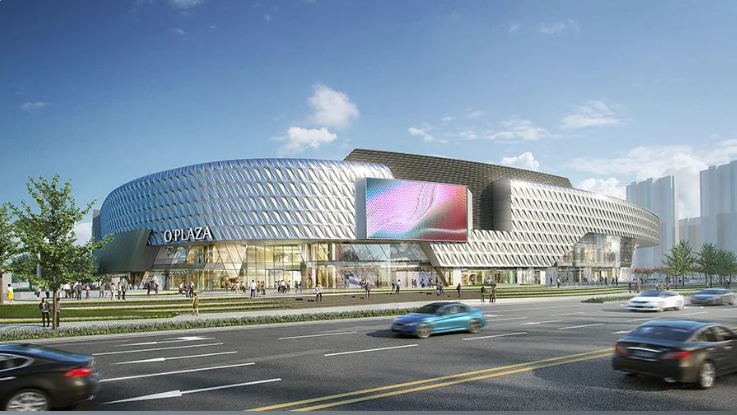

借助立面设计,使得整体造型更加现代、时尚,与自然景观相结合。

华侨城欢乐象湖



01

 项目背景

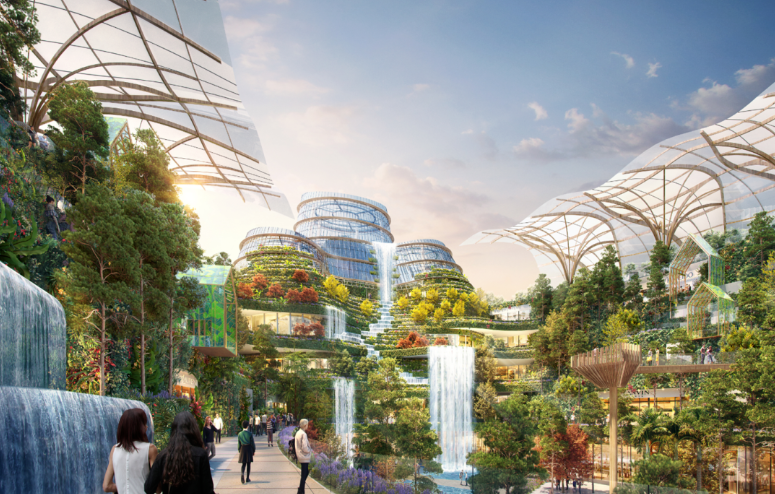

项目坐落于南昌市西湖区,紧邻风光旖旎的象湖西岸,沿岸垂柳和水杉环绕、景色宜人。设计师从环境出发,以景观作为本案的主要驱动力,通过尽可能保留场地的自然美景、增强整体湖滨体验的统一发展方式来满足业主宏伟的业态规划需求。项目整体规划包含商业街区、购物中心、运动公园、欢聚公园、当代艺术馆、酒店群等业态,以“城市微度假欢乐中心”的商业综合体为设计定位,精准把握都市人群的生活、娱乐、消费新需求。

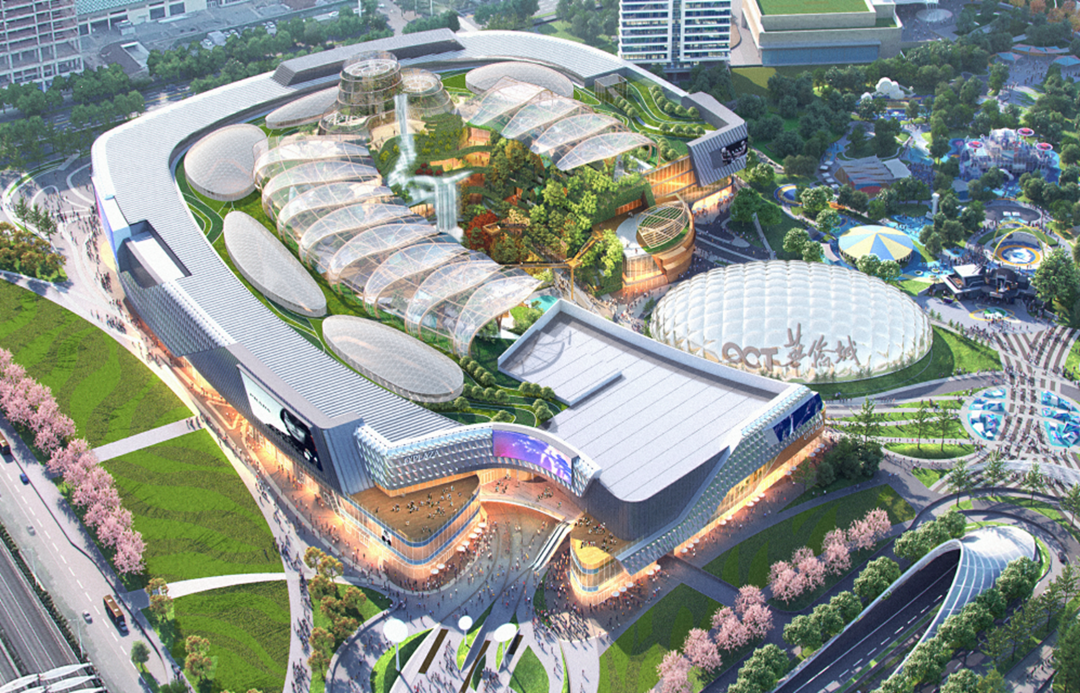

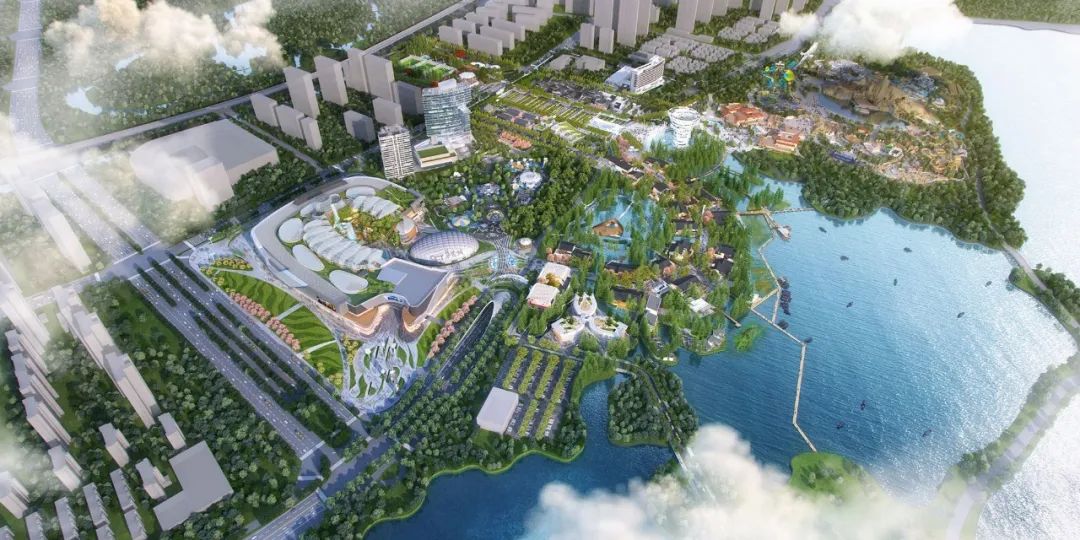

总体鸟瞰效果图

02

 设计理念



南昌市拥有“一江通三河、九龙串十珠”的水系格局。南昌华侨城欢乐象湖位于赣江和象湖之间,整体规划方案以水的流动为概念,连贯各个不同目的和体验的空间,以体现“城在湖中,湖在绿中,房在园中,人在景中”的理念。

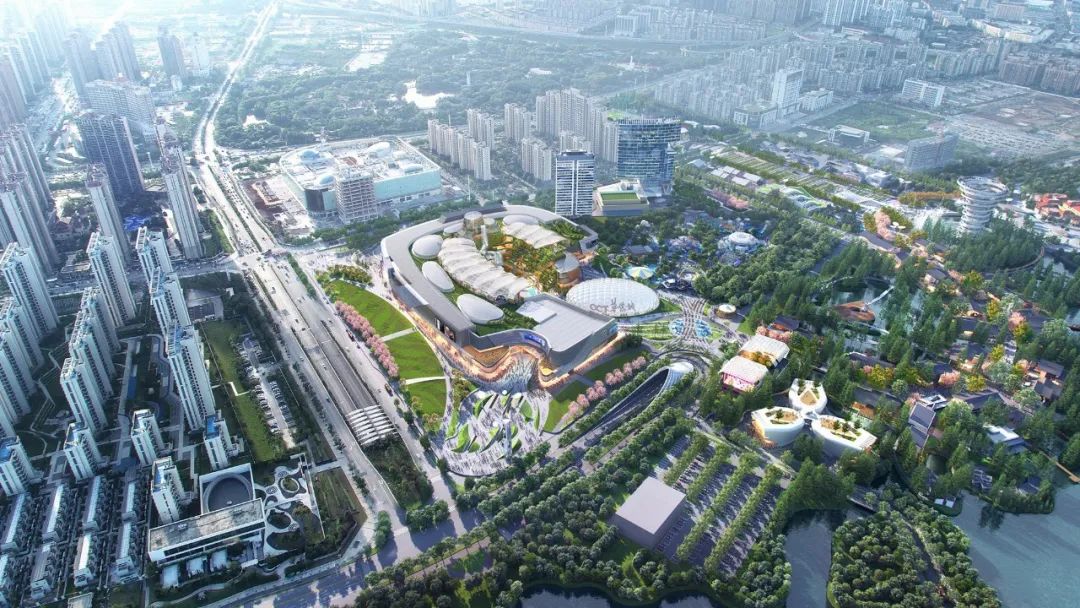

总体鸟瞰效果图


03

 外立面设计



 商业综合体


顶棚部分采用ETFE膜的形式。方案遵循传统膜结构形式,采用张拉弦自平衡受力体系。单层膜覆盖的空间整体会更简洁干净,造价也更低。



通过对曲面翘曲、曲面半径、曲面板块面积进行分析,得出单纯采用玻璃曲面板由于面积较大且半径数量较多,如单纯使用玻璃不满足结构安全和规范要求,玻璃厂家也无法生产,选择在顶棚部分采用ETFE膜的形式。

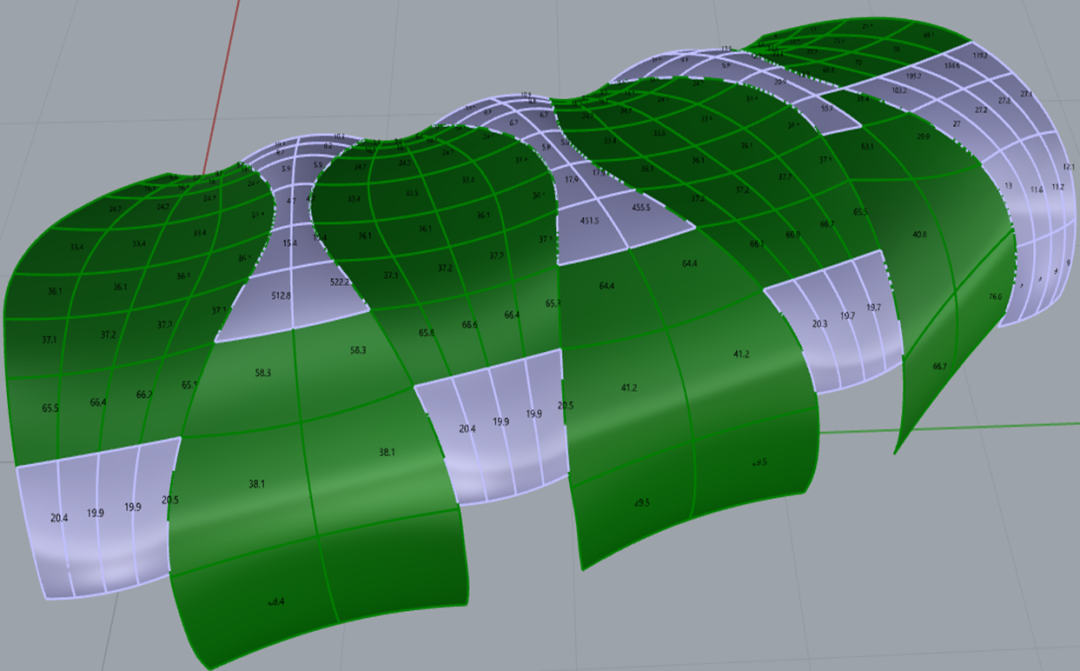

△曲面翘曲分析

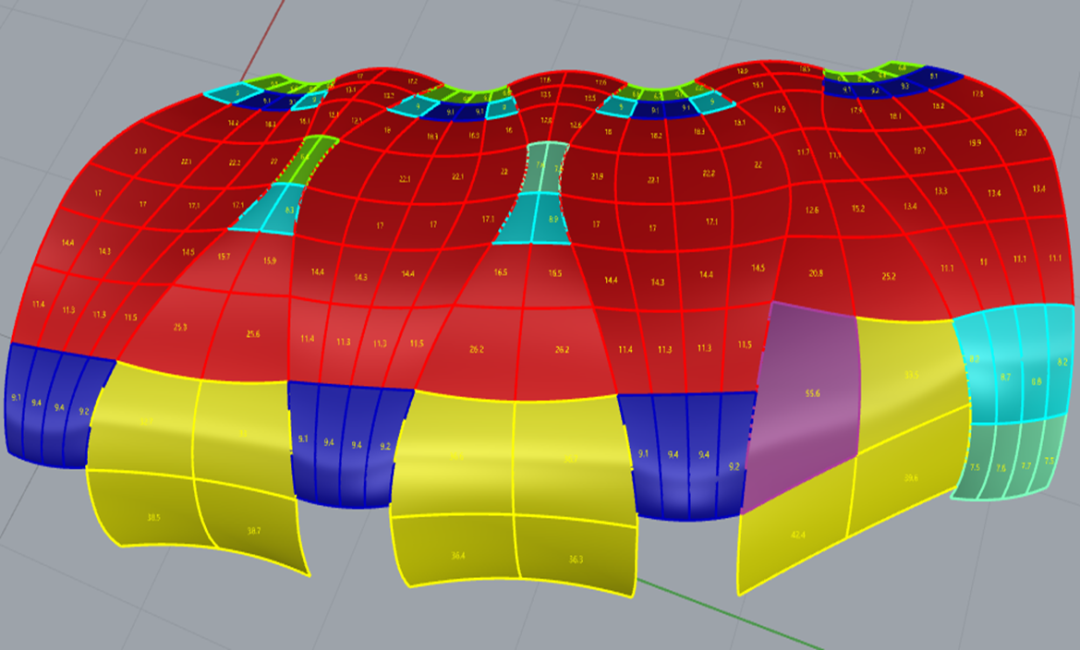

△曲面半径分析

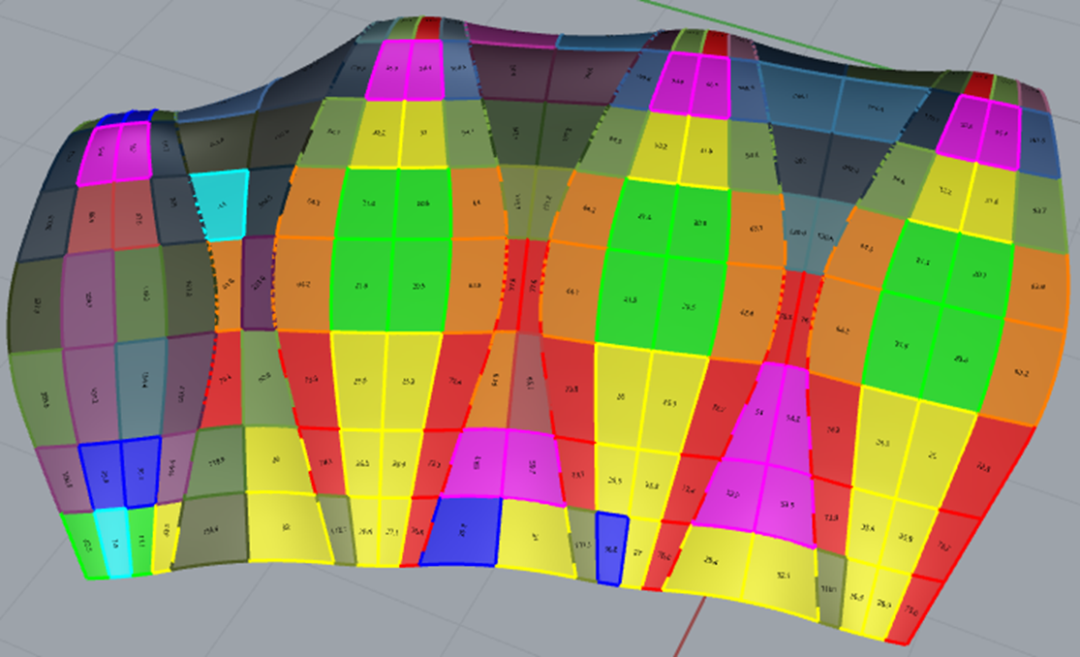

△模块板块分析

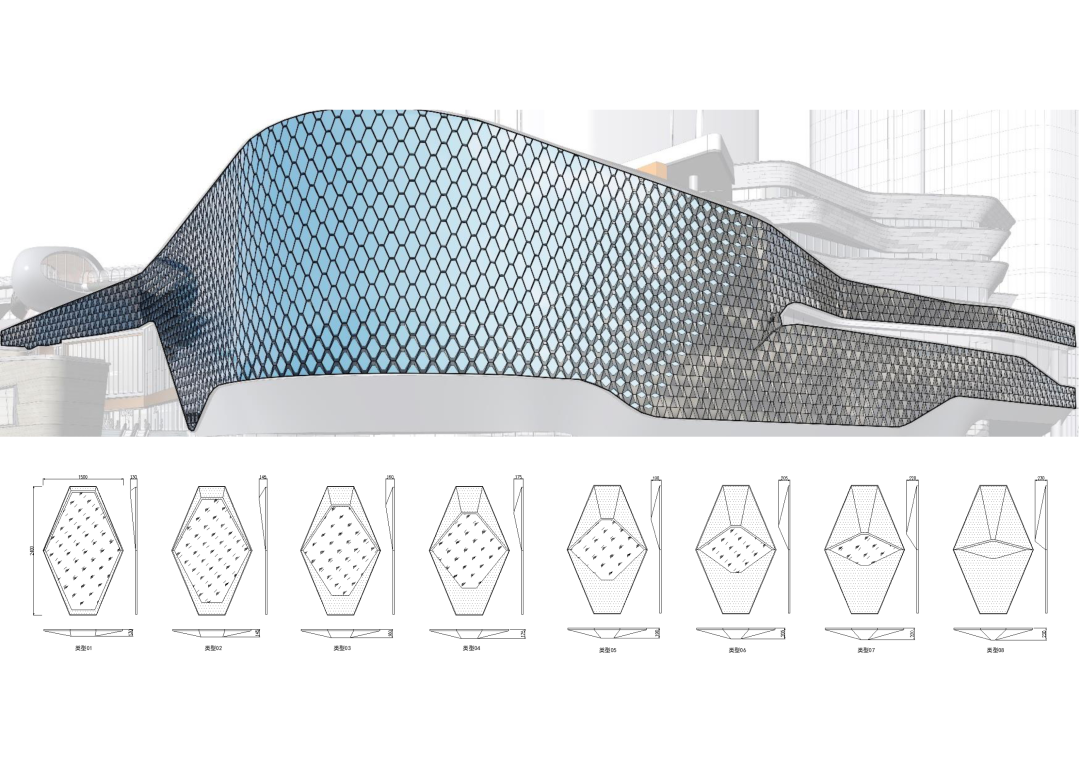

在立面造型的表面肌理处理上,我们利用立体金属板在不同的角度以及阳光照射下与象湖的水波相互呼应,使整体造型更加现代、时尚,并与自然景观紧密结合。单元板块采用平板拼接,保证所有板材均为平板,对加工及造价控制非常有利。拼接形铝板通过折弯、拼焊、打磨后进行(双色)喷涂。因构件加工精度要求较高。建议成型后的板材与背附龙骨在工厂组装,形成预制单元板块。




采用开放式幕墙做法,拼缝处采用胶条做首道防水密封,内部采用披水钢板密闭,形成双层防水措施,既保证了防水性能有减少胶缝效果及密封胶流挂污染问题。

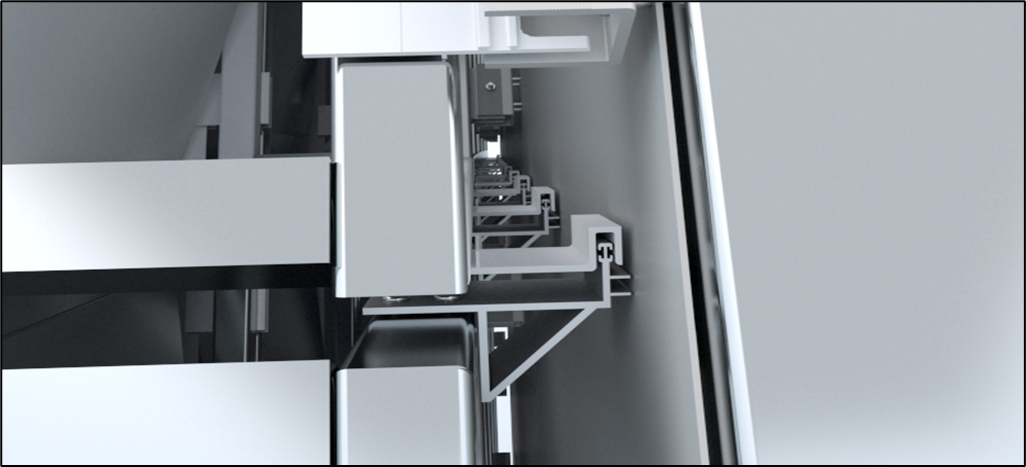

△方案节点


△铝板分格处插接节点效果图

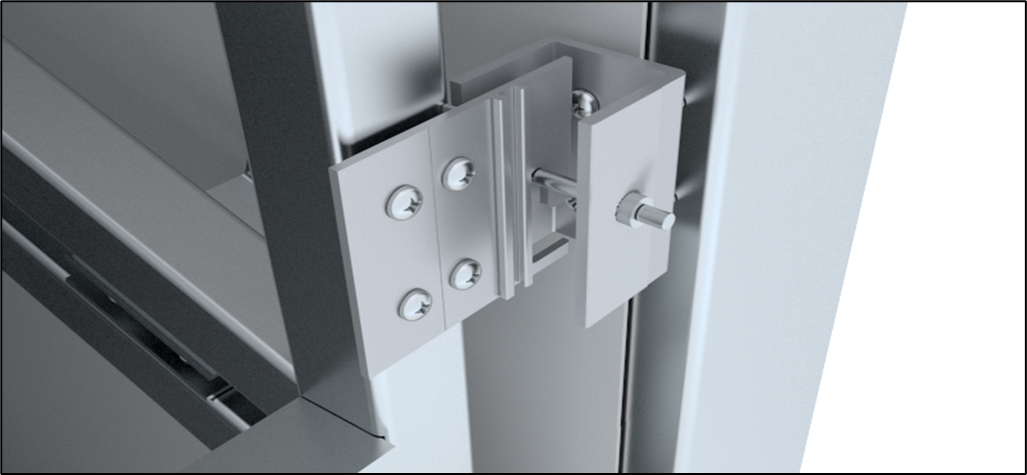

△铝板中间挂接处节点效果图

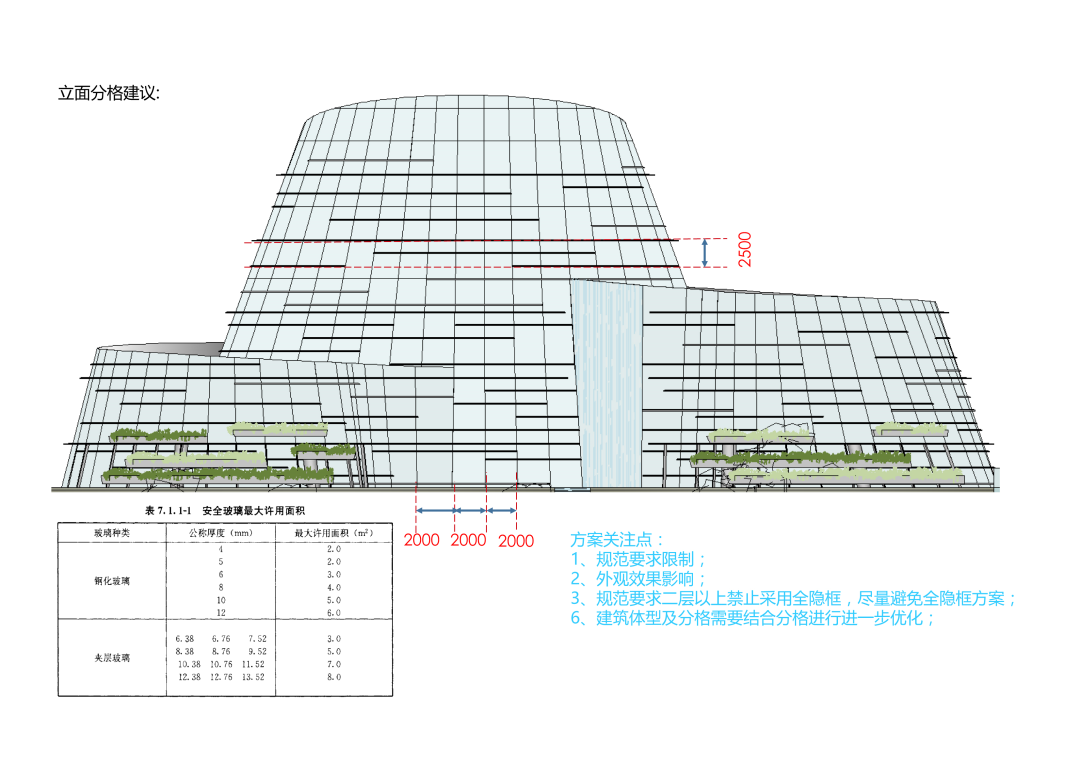

蝴蝶馆建筑整体立面为高透效果,玻璃幕墙内侧支撑构架建议选择简洁构架形式,建议采用高强度结构钢,如Q345以上,尽量减小构件截面尺寸,使幕墙更通透更经济,主承重钢结构采用防火涂料处理并保证耐火极限。




因建筑立面为向室内倾斜方案倾斜角度70°,依据建筑功能需求建议两种方案:有节能要求配置建议采用双超白钢化夹胶中空玻璃、无节能要求配置超白钢化夹胶玻璃。

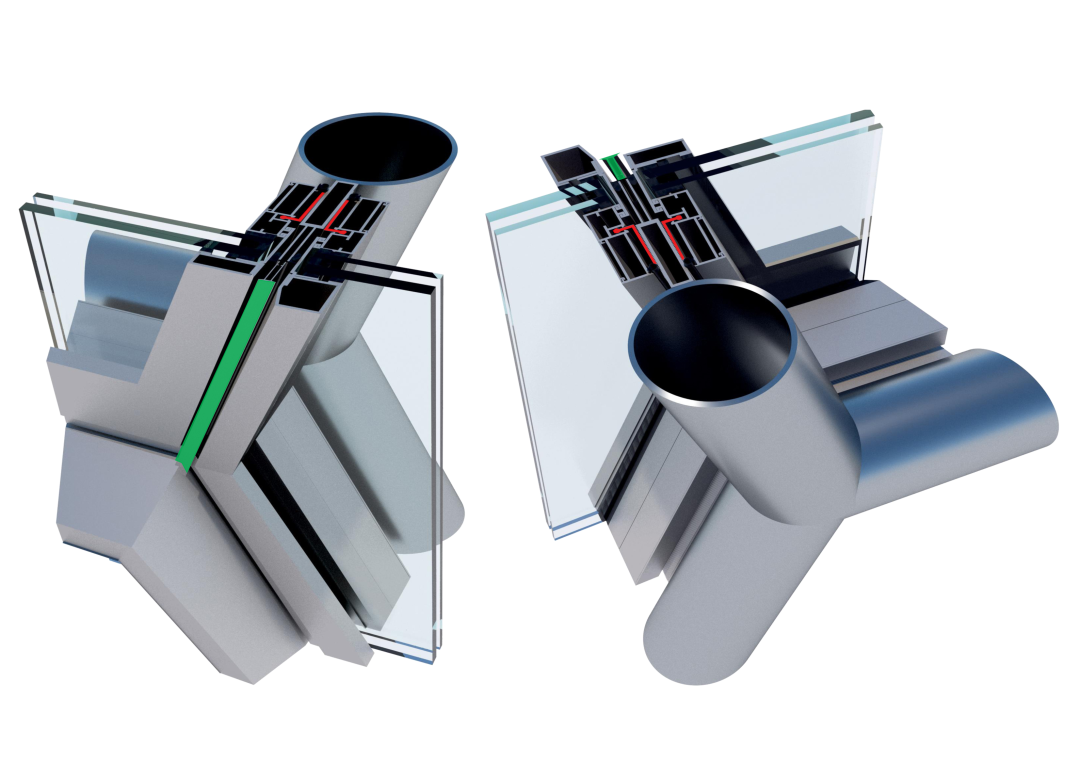

方案采用镀锌钢管及工字钢,外侧包铝合金型材,室外表面采用氟碳喷涂,室内表面采用粉末喷涂。


板块分析

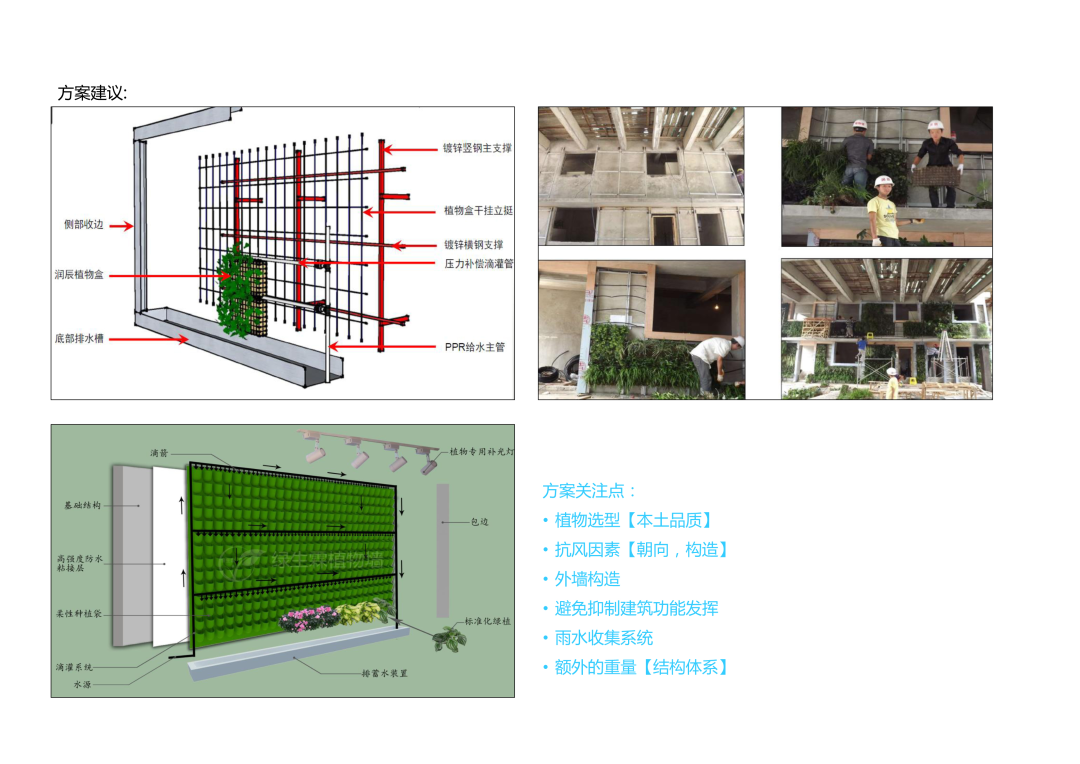

植物幕墙垂直绿化主要在缓解城市热岛效应,提高建筑的节能效益,改善城市的景观,丰富城市的物种多样性等方面给城市带来巨大的环境效益和经济利益。弗思特通过新型模块式立体绿化技术,营造大面积的户外垂直绿化墙和室内生命墙,替代玻璃幕墙、硬性石材或铝合金等装饰材料,让访客感受到丰富的景观体验。




 酒店部分


建筑主塔体量呈现弧线交错的造型,充满动感和张力,形成一种欢迎拥抱的动态。具有极强的话题感和昭示性,与总体规划中所表达出的欢乐流动的主题相得益彰。 幕墙部分采用常规框架玻璃幕墙方案。



三维模型

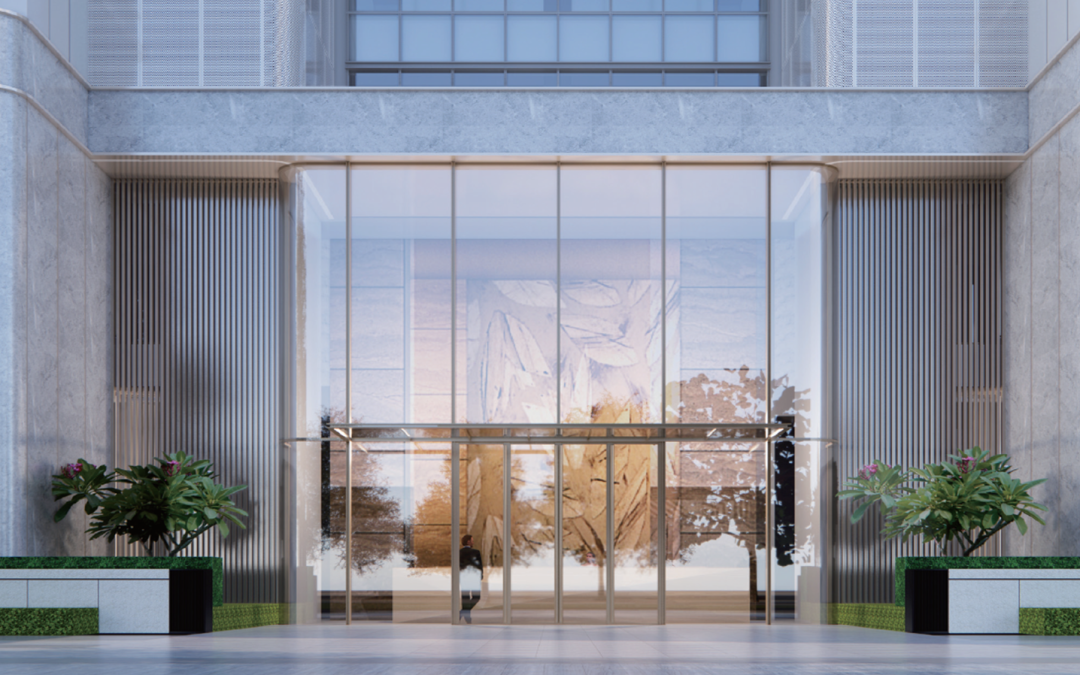

主入口雨棚造型灵动飘逸,为了更好的实现方案效果,可对整体造型进行参数化分析。考虑到雨棚排水和整体造型,大面和弯弧造型处均存在曲面变化。大面可采用平板拟合微曲面,弯弧造型位置可采用双曲铝板。




 住宅部分

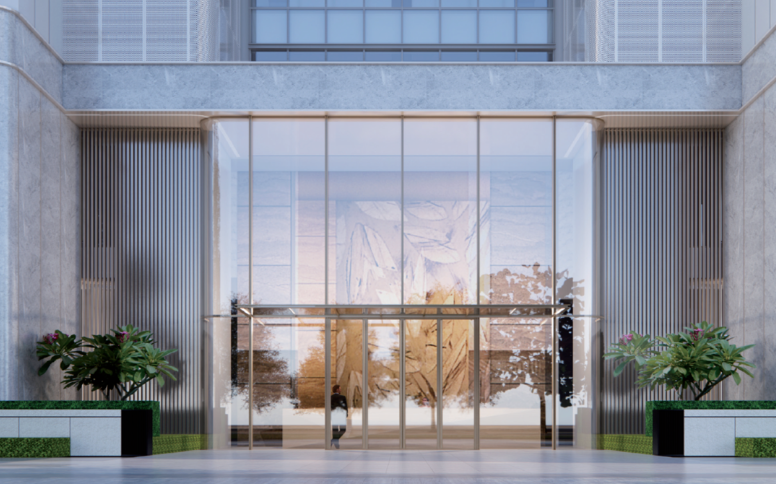

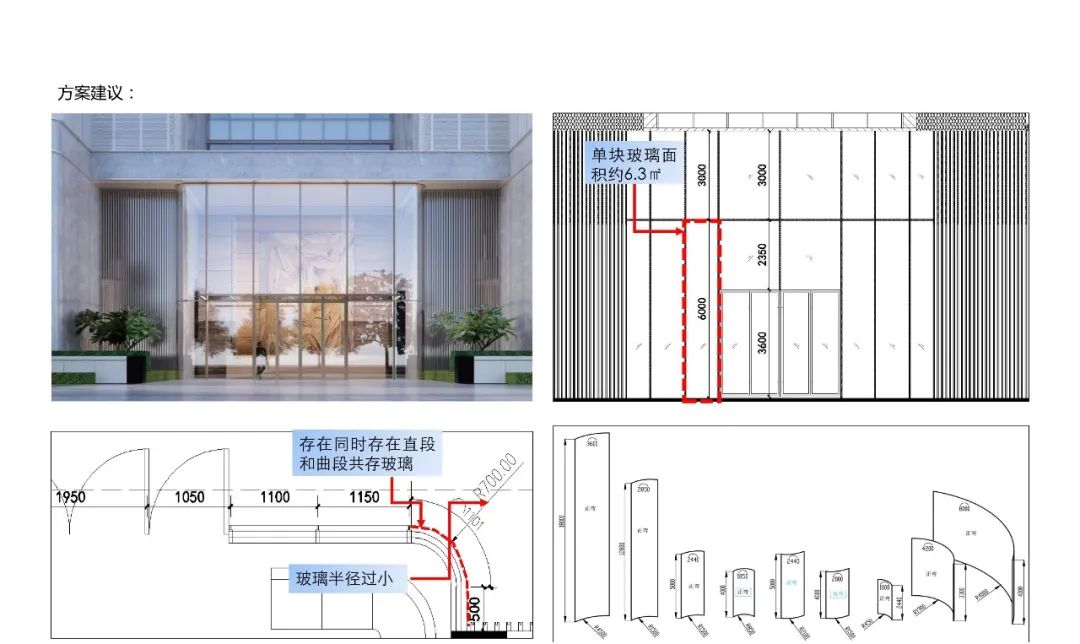

住宅部分考虑到玻璃直段曲段共存工艺会有厂家限制,且数量较少,不利于成本及后期维修更换,建议优化。玻璃半径较小,厂家加工受限,建议调整半径到1500mm以上。

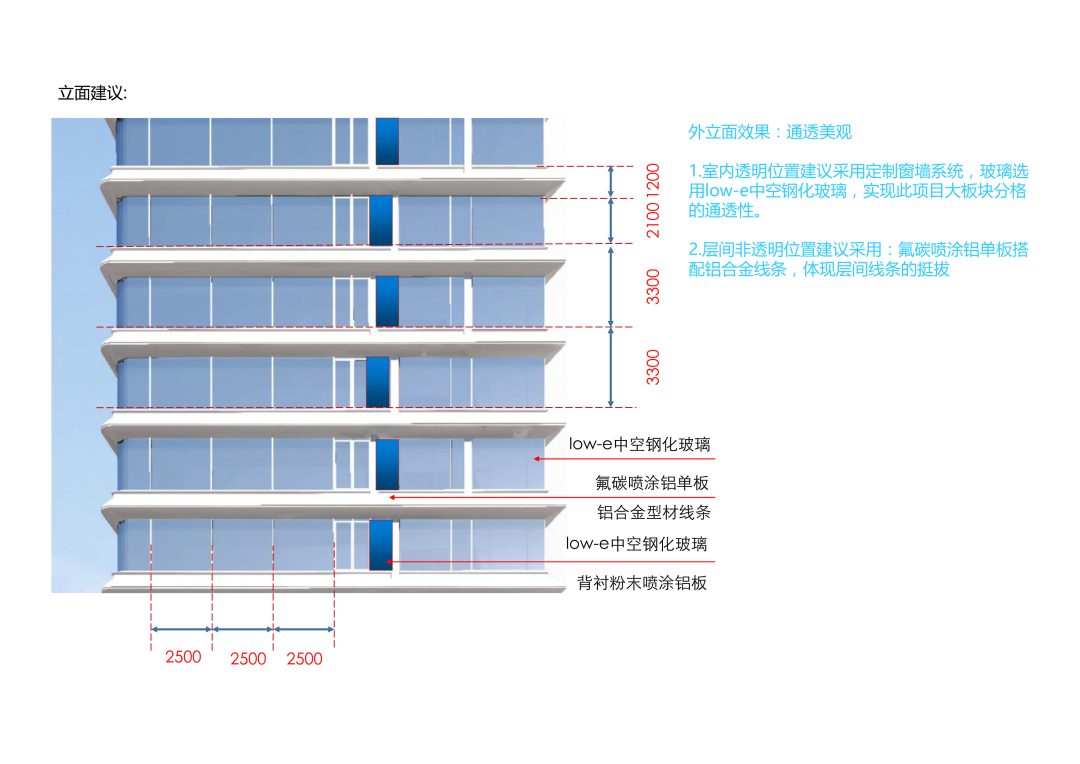

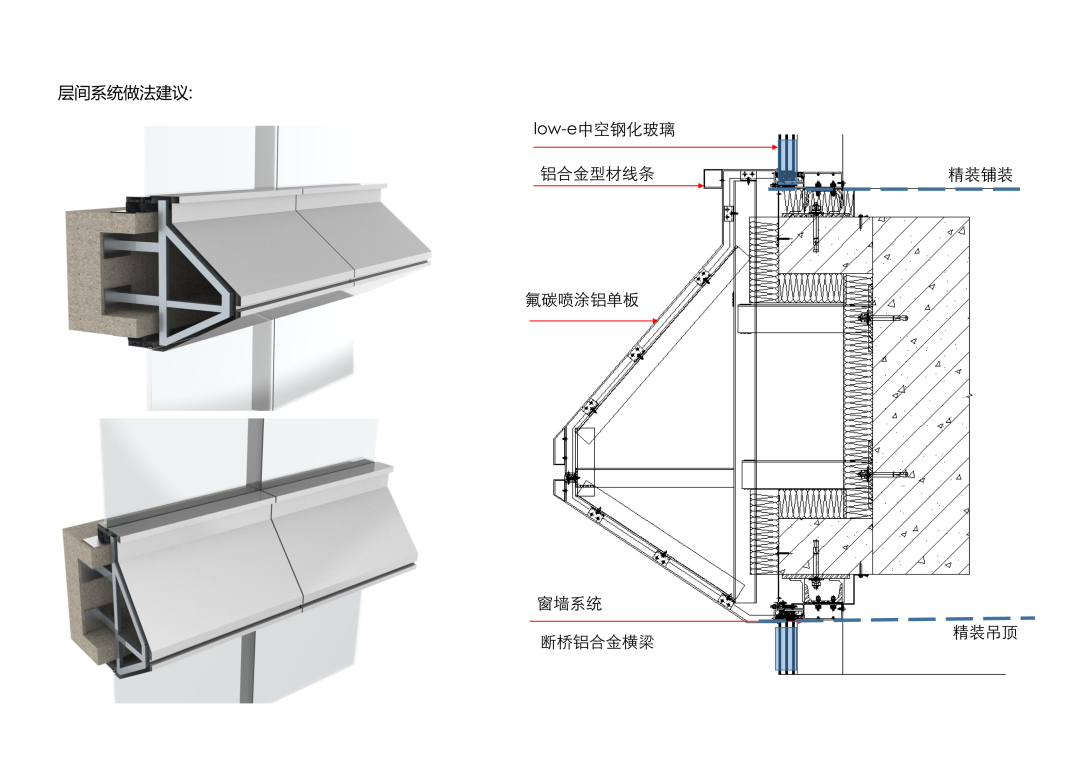

室内透明位置建议采用定制窗墙系统,玻璃选用low-e中空钢化玻璃,实现此项目大板块分格的通透性。层间非透明位置建议采用氟碳喷涂铝单板搭配铝合金线条,以体现层间线条的挺拔。



参数化设计

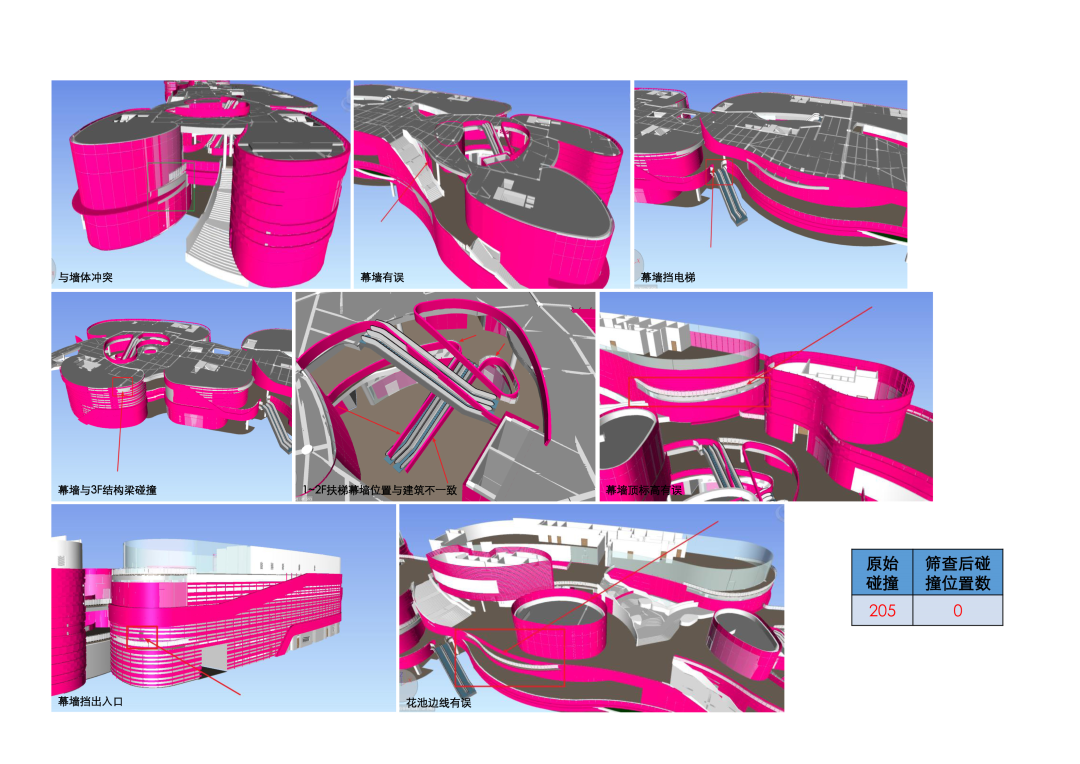

弗思特基于 BIM 技术的结构参数化设计方法,开发了针对设计项目的BIM族库并基于该族库完成了参数化BIM 模型的创建,将BIM模型以数据形式导入结构分析软件进行受力分析,根据受力分析的结果对BIM模型进行参数修改,完成幕墙的参数化设计。

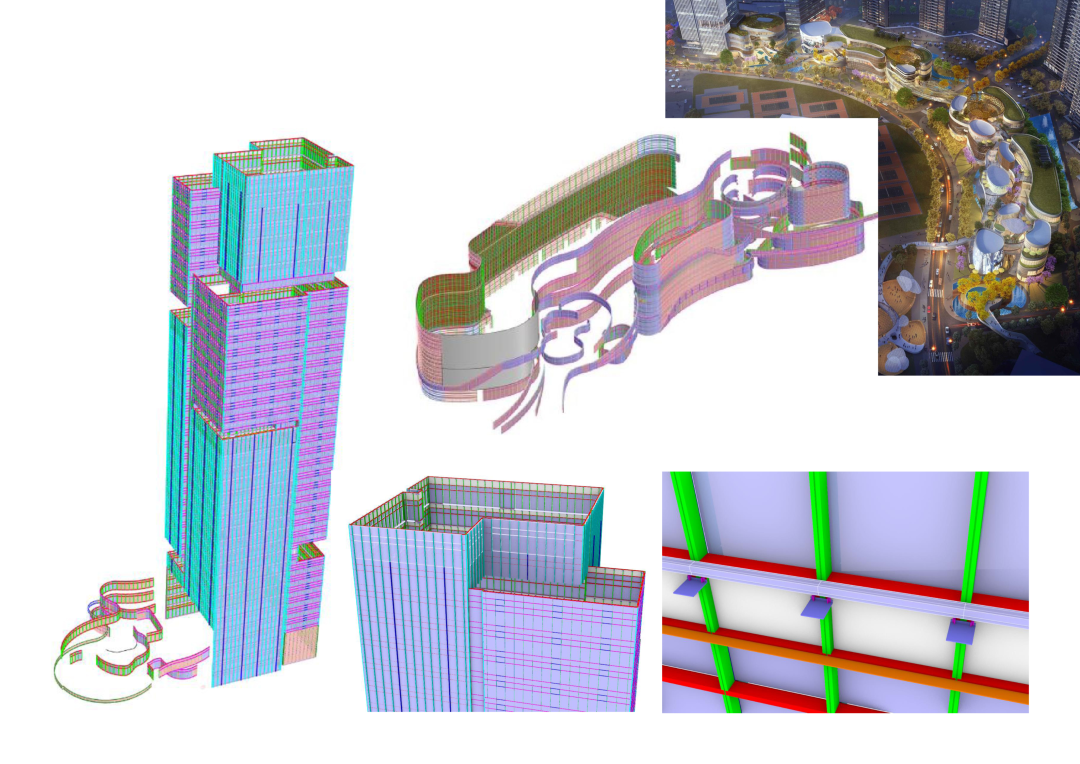

部分BIM模型


欢乐象湖整体施工正在有序推进,同时期待项目的建成将为南昌市民提供高品质的旅游度假体验。
