超高层表皮设计的思考和实践——广州金融城汇金中心 | 活动回顾

2023.05.08 09:05
浏览量:2195



01

活动背景


3月20-21日,第十届建筑与幕墙设计高峰论坛在上海成功举办,会议聚集业内众多建筑设计师、结构工程师、幕墙设计师、材料产品商,共同探讨交流建筑幕墙行业的优秀项目和先进技术,以期对整个建筑幕墙行业起到引领作用。


FORCITIS副总工程师胡小聪受邀参加第10届建筑与幕墙设计高峰论坛,演讲主题为超高层表皮设计的思考和实践——广州金融城汇金中心。


△演讲现场

02

 精彩回顾


世茂广州金融城汇金中心项目,位于广州市,北侧紧邻黄浦大道、振兴路北侧,也恰好位于金融城门户位置的综合商业区,项目总建筑面积约41万㎡。项目包含超甲级写字楼、高端公寓、独立商业等业态,距离已开通的地铁5号线科韵路站约2分钟步行距离,而在建的金融城站交通枢纽,联结了广州两大重要交通枢纽——广州南站、广州白云机场。

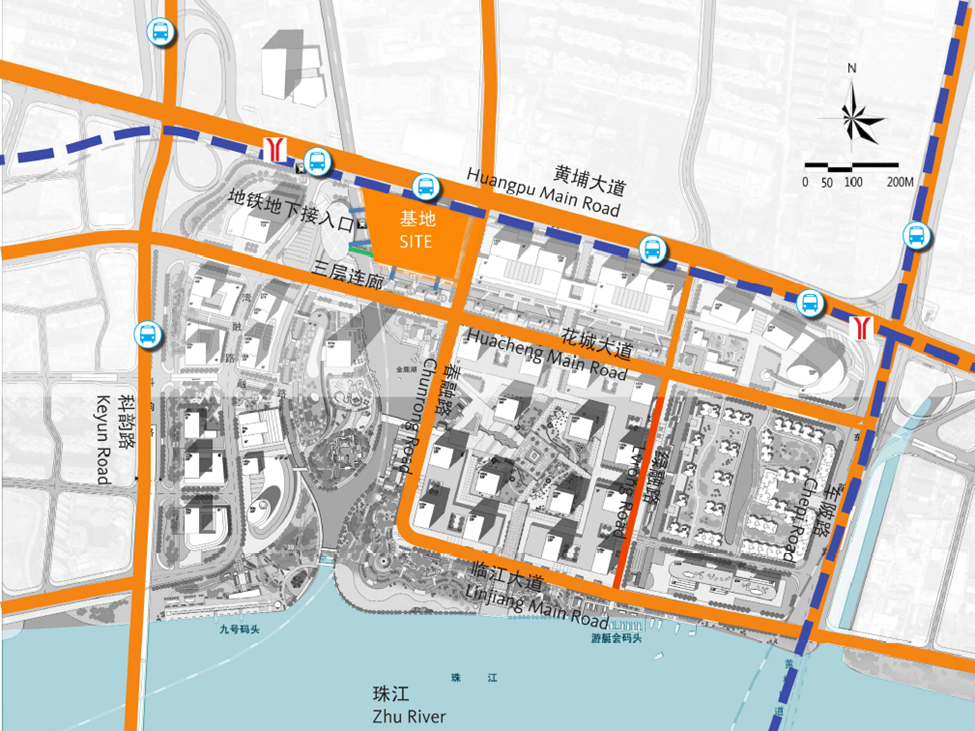

△项目区位图

广州金融城汇金中心是一个空间微扭转的超高层单元体幕墙建筑。 幕墙形式包括:单元式玻璃幕墙、小单元式仿石铝板、空间异形波浪雨篷、铝合金格栅、铝包钢玻璃幕墙、采光顶幕墙(含主体钢结构)、石材幕墙、铝板幕墙、BMU、铝合金玻璃幕墙、铝合金门窗等材料种类繁多, 玻璃种类10余种,金属板种类3种。幕墙系统数量达几十种。

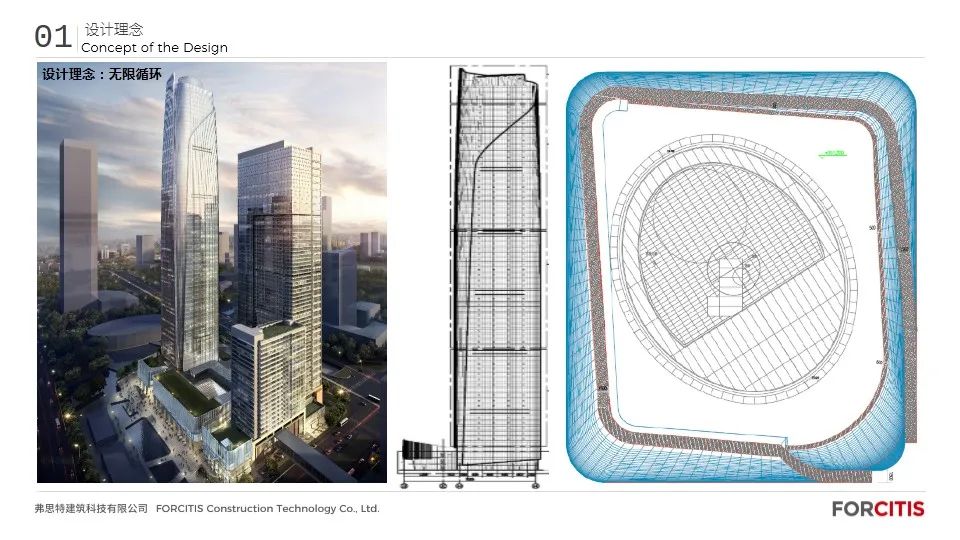

在建筑语言上,提出了无限循环的理念,寓意无限生长、无限循环,为整个片区创造无限可能。塔楼呈现扭转渐收的形态,在四个立面采用三个半径R=5m的小圆弧、一个半径渐变大的大圆弧过渡,在大圆弧的两端设置了宽度1.5m的飘带线条收分过渡,飘带线条从地面循环延绵到塔冠最终回归到圆弧另一端的地面,从而实现无限循环的效果。

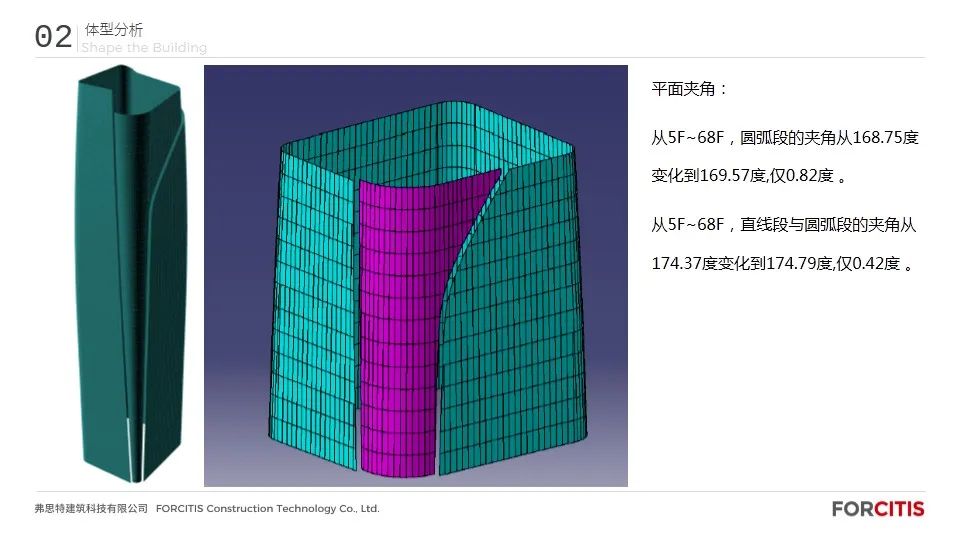

塔楼从35层开始向内收分,出现四点不共面的情况。对于塔楼曲面单元体部分,经过参数化分析后,进行了优化、简化处理,整体采用了平板拟合。


对四点不共面部分,针对翘曲值不同采用了冷弯法、错位插接法结合的方式实现。

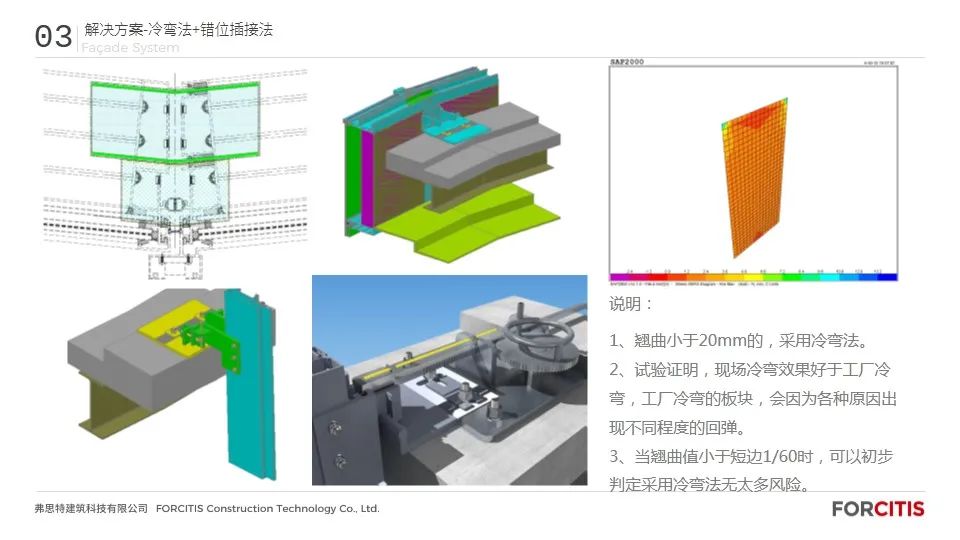

△冷弯法

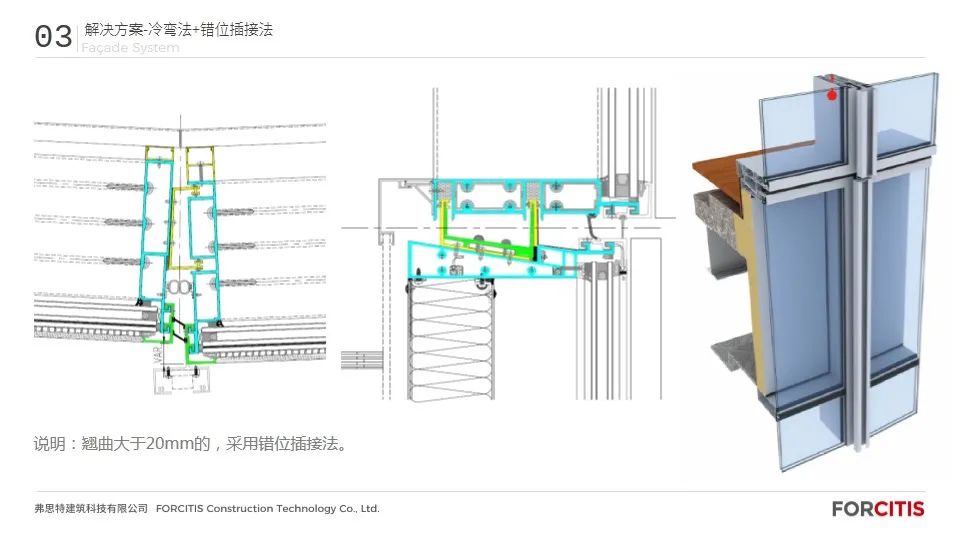

△错位插接法


另外,项目通过参数化的方式,解决了幕墙、钢结构、空间曲面波浪雨篷幕墙、竖向异形空间金属遮阳板幕墙的一体化设计问题,最终较好地实现了外立面效果。



03

 亮点展示

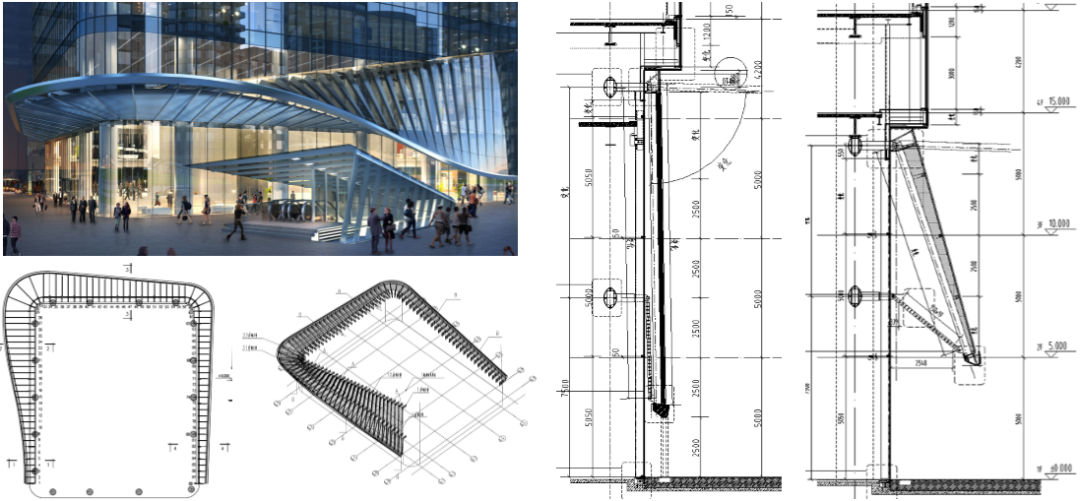

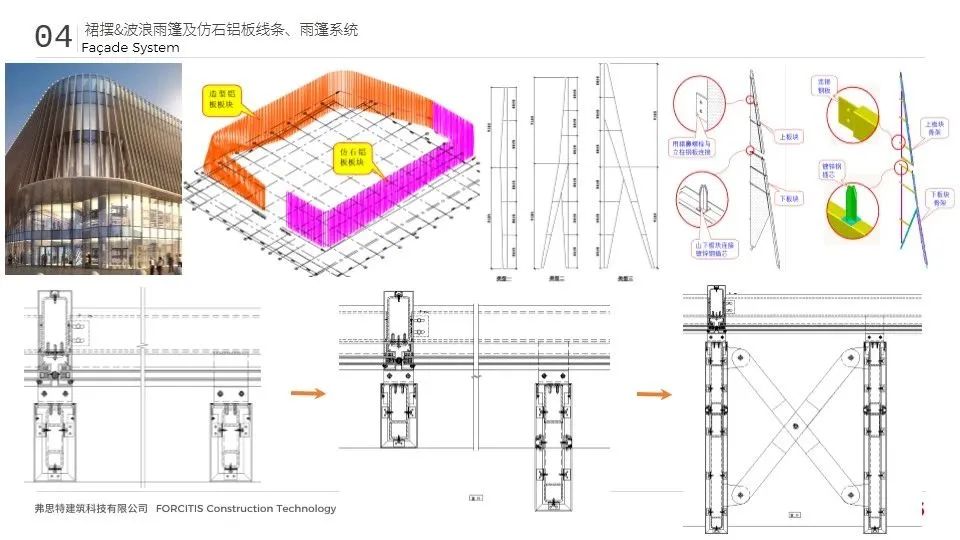

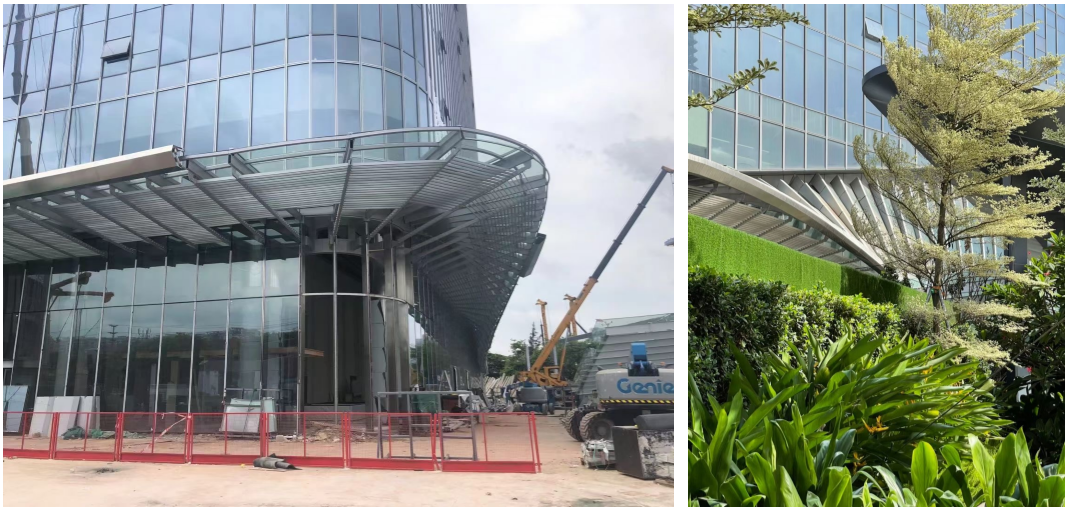

△裙摆&波浪雨篷系统


△BMU方案



△BMU实景


汇金中心位于广州金融城起步区的核心位置,由世茂集团、华润置地、合景泰富联合打造,坐拥双向滨江水景和优越的交通条件。其由一座320米的超甲级写字楼、两栋铂金公寓,以及一座高端shopping mall组成。设计以“花园办公”作为切入点,因地制宜地布置功能空间,营造场地的最大化体验。


随着经济水平的快速发展和人们审美理念、生活需求的不断变化,以及商业综合体的增加,对于身处这个行业中的我们来说,幕墙设计环节的好坏,在根本上决定了幕墙的优劣。深入的了解建筑幕墙的设计内涵,掌握足够的设计理论和设计实践经验,并把握住当前建筑幕墙的需求,以及未来的发展趋势和发展方式是让自身发展壮大的唯一途径。FORCITIS将保持初心,努力前行。
